توضیحات محصول
تجهیزات شناسایی نشت های چهار اتاقی هیدروژن نیتروژن
محصولمقدمه با تجهیزات آزمایش نشت:
The four-chamber hydrogen-nitrogen leak detection equipment is a specialized instrument that utilizes hydrogen and nitrogen as tracer gases to quickly and accurately detect leaks in workpieces by filling the vacuum chamber with the workpieceمزایای آن شامل دقت بالا، حساسیت بالا (امکان شناسایی نرخ نشت بسیار کم) ، قابلیت اطمینان بالا (کار پایدار طولانی مدت) ،و قابلیت نگهداری خوب (هزینه های عملیاتی پایین)این تجهیزات به طور گسترده ای در نیروگاه های برق، کاربردهای صنعتی، یخچال خودرو و زمینه های دیگر برای اطمینان از کیفیت و ایمنی محصول استفاده می شود.
فرآیند تشخیص با تجهیزات آزمایش نشت:
1نصب قطعه و بسته شدن جعبه خلاء:
a. اپراتور قطعه کار را در اتاق خلاء قرار می دهد، رابط قطعه کار را با اتصال سریع داخل اتاق خلاء متصل می کند و دکمه شروع را فشار می دهد.
ب. اتاق خلاء را به طور خودکار ببندید و چرخه تشخیص بلافاصله آغاز شود.
توجه: محافظ های شبکه در هر دو طرف اتاق خلاء نصب شده اند. هنگام بسته شدن درب اتاق خلاء،اطمینان حاصل شود که هیچ شی در حرکت اتاق خلاء در منطقه بسته شدن وجود ندارد.
2جاروبرقی اتاق خلاء و جاروبرقی قطعه کار:
a. به طور خودکار اتاق خلاء را تا زمانی که سطح خلاء در داخل به فشار باز شدن تنظیم شده برسد، جاروبرقی کنید.
ب. در عین حال، قطعه کار را به طور خودکار جاروبرقی کنید تا سطح خلا در داخل قطعه کار به مقدار خلا تنظیم شده برسد.
3. پر کردن هیدروژن نیتروژن قطعه کار، نشت متوسط و تشخیص نشت ظریف
a. به طور خودکار قطعه کار را با گاز هیدروژن و نیتروژن در فشار تنظیم شده پر کنید تا فشار داخل قطعه کار به مقدار تنظیم شده برسد.
ب. تشخیص نشت متوسط: پس از تکمیل پر کردن هیدروژن و نیتروژن، قطعه کار به طور خودکار تحت فشار نگه داشته می شود.و اینکه آیا وجود دارد نشت متوسط بر اساس ارزش کاهش فشار در داخل قطعه کار تعیین می شود:
اگر مقدار کاهش فشار در داخل قطعه کار از محدوده تنظیم شده فراتر رود، فرآیند تشخیص نشت متوقف می شود و رابط کار نشان دهنده نشت متوسط و بازیابی گاز است.
ج. پس از اتمام نشت متوسط، قضاوت نشت کوچک را انجام دهید:
اگر آشکارساز نشت سیگنال هیدروژن و نیتروژن را بیش از مقدار تنظیم شده در اتاق خلاء تشخیص دهد، نشان می دهد که نشت ظریف در قطعه کار وجود دارد.و یک سیگنال نشان دهنده نشت خوب در رابط عملیات ارائه شده است.
اگر آشکارساز نشت سیگنال های هیدروژن و نیتروژن را که از مقدار تنظیم شده در اتاق خلاء فراتر می رود، تشخیص ندهد، نشان می دهد که قطعه کار از بازرسی عبور کرده است.و یک سیگنال واجد شرایط در رابط عملیات ارائه می شود.
4. پر کردن اتاق خلاء
الف. به طور خودکار اتاق خلاء را با اتمسفر پر می کند.
ب. در عین حال، هیدروژن و نیتروژن داخل قطعه کار به طور خودکار بازیافت می شوند.
5. تخلیه قطعه
a. اگر آزمون مورد تایید باشد:
درب اتاق خلاء به طور خودکار باز می شود. اپراتور مفصل داخل اتاق را از رابط قطعه کار جدا می کند.
ب. اگر آزمایش شکست بخورد:
فشار دادن دکمه تایید به صورت دستی و درب اتاق خلاء به طور خودکار باز می شود. اپراتور مفصل داخل جعبه را از رابط قطعه کار جدا می کند.
ج. در صورت وقوع یک آژیر در طول فرآیند تشخیص:
به صورت دستی دکمه تأیید را فشار دهید. درب اتاق خلاء به طور خودکار باز می شود. برای پاک کردن وضعیت هشدار، بر روی صفحه لمسی پیام خطا را فشار دهید و سپس قطعه را دوباره آزمایش کنید.
توجه: برای دسته بندی محصولات با نشت تشخیص داده شده: 1. یک قطعه کار را خارج کنید و یک قطعه کار را رها کنید. 2. آزمایش یک قطعه کار باقی مانده در اتاق را با روش کار عادی ادامه دهید.این چرخه ادامه می یابد تا زمانی که یک قطعه کاری نشت خاص تشخیص داده شود.
پارامترهای محصول با تجهیزات آزمایش نشت:
| قطعه ای که باید بازرسی شود |
کمپرسور تهویه مطبوع خودرو |
| اندازه اتاق خلاء |
L400mm × H450mm × D300mm |
| تعداد اتاق های خلاء |
4 قطعه (هر اتاق می تواند تا 2 قطعه کار را در خود جای دهد، با 4 لوله در داخل) |
| گاز تشخیص نشت ظریف |
هیدروژن و نیتروژن |
| نشان دادن فشار نشت هیدروژن / نیتروژن |
3.0Mpa (قابل تنظیم به سمت پایین) |
| میزان نشت آژیر |
8g/سال (سرعت نشت آژیر قابل تنظیم) |
| زمان چرخه |
180 اتاق/ساعت |
| هشدار نگهداری تجهیزات |
نشان دادن فرکانس استفاده از لوازم جانبی اصلی در صفحه لمسی و به یادآوری کاربر از نقطه زمان برای تعویض قطعات |
| زمان کار |
باید قادر به کار مداوم برای 24 ساعت باشد و ثبات خود آزمایش را تضمین کند. |

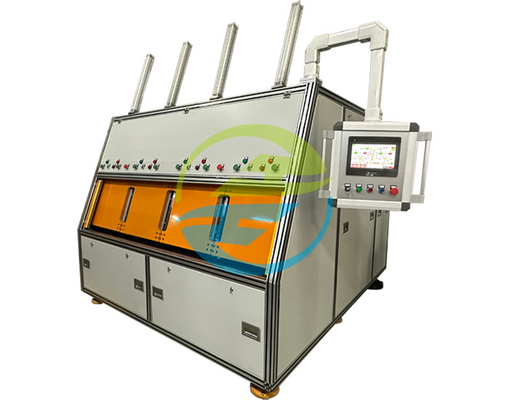

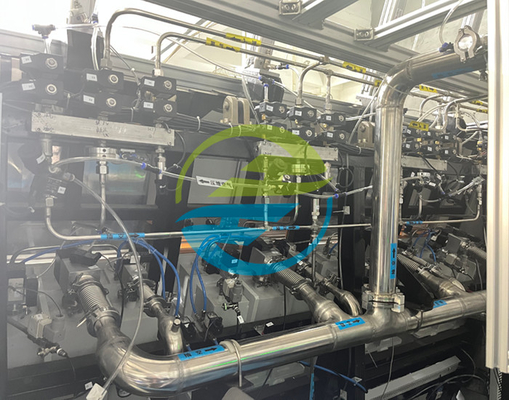

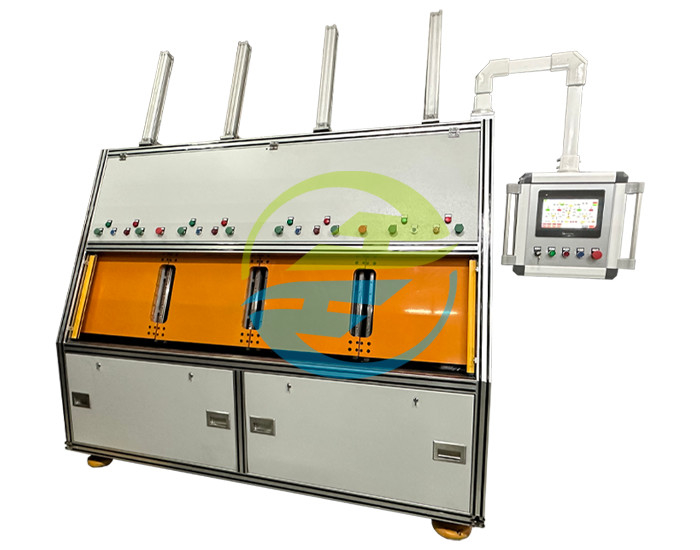

تصویر محصول با تجهیزات آزمایش نشت:
