تجهیزات تست نشتی هلیوم رله با دقت بالا برای بازرسی خودکار آب‌بندی گاز با دو ایستگاه تست

تجهیزات تست نشت هلیوم رله با دقت بالا برای بازرسی خودکار سفتی گاز با دو ایستگاه تست

معرفی محصول

یک رله ممکن است از بیرون کاملاً مونتاژ شده به نظر برسد، اما عملکرد آب بندی آن می تواند به عیوبی بستگی داشته باشد که در طول بازرسی بصری قابل مشاهده نیست.

برای تولید کنندگان رله های خودرو، قطعات الکتریکی مهر و موم شده و دیگر مجموعه های دقیق، آزمایش نشتی بیش از یک مرحله دیگر برای کنترل کیفیت است. این یک روش عملی برای بررسی اینکه آیا قطعه تمام شده قبل از حرکت به مرحله تولید بعدی به سطح گاز تنگی لازم رسیده است یا خیر است.

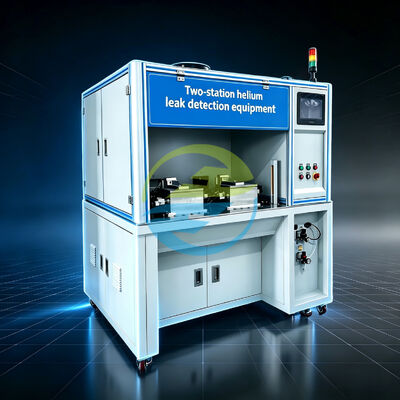

تجهیزات تست نشت هلیوم رله دو ایستگاهی به طور خاص بر اساس این نیاز توسعه یافته است.

این سیستم از هلیوم به عنوان گاز ردیاب استفاده می کند. از آنجایی که هلیوم می تواند از مسیرهای نشتی بسیار کوچک عبور کند، هنگامی که قطعه کار مهر و موم شده دارای مسیر نشتی باشد، می توان آن را توسط یک نشت یاب هلیوم شناسایی کرد. این باعث می‌شود که آزمایش نشت هلیوم به ویژه برای قطعاتی مناسب باشد که در آن‌ها تست‌های فشار معمولی یا سفتی هوا به تنهایی ممکن است حساسیت کافی را ایجاد نکنند.

پیکربندی دو ایستگاه همچنین به تیم های تولید انعطاف پذیری بیشتری می دهد. در حالی که یک ایستگاه در حال انجام چرخه آزمایش برنامه ریزی شده خود است، ایستگاه دیگر می تواند برای قطعه کار بعدی آماده شود. این امر به کاهش انتظار غیرضروری بین عملیات کمک می کند و ادغام تجهیزات را در جریان کار مداوم تولید آسان تر می کند.

اساساً برای آزمایش رله طراحی شده است، در حالی که پیکربندی فیکسچر و فرآیند آن را می توان با توجه به ساختار واقعی، ابعاد و الزامات آزمایش قطعه کار مشتری سفارشی کرد.

ویژگی ها

دو ایستگاه تست مستقل

ساختار دو ایستگاهی به تجهیزات اجازه می دهد تا عملیات آزمایش را از طریق دو موقعیت کاری مستقل انجام دهند. این پیکربندی برای محیط‌های تولیدی مناسب است که تولیدکنندگان باید بین دقت تست و توان عملیاتی تعادل برقرار کنند.

تشخیص گاز هلیوم ردیاب

هلیوم به عنوان گاز تشخیص استفاده می شود. ویژگی های فیزیکی آن را برای شناسایی مسیرهای نشتی بسیار کوچک در اجزای آب بندی شده مناسب می کند.

تشخیص نشت خودکار

این تجهیزات حول یک فرآیند تشخیص نشت هلیوم خودکار طراحی شده اند که وابستگی به قضاوت دستی را در مرحله تشخیص واقعی کاهش می دهد.

طراحی فیکسچر متمرکز بر رله

تجهیزات در درجه اول برای تست رله در نظر گرفته شده است. HeJin می تواند وسایل اختصاصی را با توجه به ابعاد رله، ساختارهای اتصال و الزامات تولید توسعه دهد.

ظرفیت قطعه کار انعطاف پذیر

پیکربندی منتشر شده از 1 تا 4 قطعه کار برای بازرسی پشتیبانی می کند، که انعطاف پذیری را برای ترتیبات بارگذاری مختلف فراهم می کند.

مهندسی تولید گرا

HeJin به‌جای ارائه تنها یک آشکارساز مستقل، تجهیزات را حول فرآیند آزمایش کامل مشتری، از جمله طراحی فیکسچر، توالی تست و یکپارچه‌سازی خط تولید، توسعه می‌دهد.

توابع اصلی

• تشخیص خودکار نشت هلیوم
• بازرسی ضد گاز رله
• آزمایش گاز ردیاب هلیوم
• عملیات تست دو ایستگاهی
• مکان یابی فیکسچر قطعه کار
• تست کنترل فشار
• ارزیابی نتیجه نشت
• و غیره...

این تجهیزات چه چیزی را می تواند آزمایش کند؟

کاربرد اولیه تست رله مهر و موم شده

قطعات کار معمولی ممکن است شامل موارد زیر باشد:

• رله های خودرو
• رله های مهر و موم شده
• رله های صنعتی
• قطعات الکتریکی مهر و موم شده هرمتیک
• قطعات الکترونیکی مهر و موم شده

هنگامی که ابعاد، روش اتصال و الزامات تست نشتی آنها با تجهیزات سازگار باشد، می توان این سیستم را برای سایر اجزای آب بندی شده نیز در نظر گرفت.

برای یک برنامه جدید، مشتریان باید نقشه قطعه کار، ساختار آب بندی، فشار تست، میزان نشت مجاز مورد نیاز و ظرفیت تولید مورد انتظار را ارائه دهند. سپس HeJin می تواند روش تست و پیکربندی فیکسچر را ارزیابی کند.

تجهیزات چه چیزی را تشخیص می دهند؟

تمرکز بر عملکرد ضد گاز و نشت، از جمله:

نشتی خارجی

تشخیص نشتی از قطعه کار مهر و موم شده به محیط اطراف.

عیوب آب بندی داخلی

تشخیص مسیرهای نشتی ناشی از رابط های آب بندی، اتصالات یا عیوب ساختاری.

مسیرهای ریز نشت

تشخیص مبتنی بر هلیوم می تواند مسیرهای نشتی بسیار کوچکی را شناسایی کند که شناسایی آنها از طریق بازرسی بصری ممکن است دشوار باشد.

قوام آب بندی

فرآیند تست تکرارپذیر به تولیدکنندگان کمک می کند تا ثبات عملکرد آب بندی را در سرتاسر دسته های تولیدی نظارت کنند.

استانداردهای مرجع بین المللی

ISO 20485:2017 - آزمایش غیر مخرب - آزمایش نشت - روش گاز ردیاب

ISO 20485:2017 مستقیم ترین مرجع بین المللی مرتبط برای آزمایش نشت ردیاب گاز است. ISO بیان می‌کند که این استاندارد تکنیک‌هایی را برای تشخیص نشت با استفاده از گاز ردیاب و نشت‌ یاب مخصوص گاز ردیاب توصیف می‌کند.

ISO 20486:2017 - کالیبراسیون نشت های مرجع برای گازها

ISO 20486:2017 بخشی از استانداردهای تست غیر مخرب ISO 19.100 است که تست نشت و کالیبراسیون نشت های مرجع برای گازها را پوشش می دهد. هنگام ایجاد شرایط نشت مرجع قابل ردیابی برای سیستم‌های تست نشت مرتبط است.

مرجع مدیریت کیفیت ISO 9001

ISO 9001 چارچوب شناخته شده بین المللی را برای سیستم های مدیریت کیفیت فراهم می کند.

به روز رسانی مهم 2026: ISO 9001:2026 اکنون منتشر شده است، در حالی که ISO 9001:2015 پس گرفته شده است. بنابراین، مستندات پروژه باید به جای توصیف خودکار ISO 9001:2015 به عنوان نسخه فعلی، نسخه قابل اجرا را شناسایی کند.

IEC 60529 - درجات حفاظتی ارائه شده توسط محفظه ها

IEC 60529 سیستم کد IP را تعریف می کند که برای طبقه بندی درجات حفاظت ارائه شده توسط محفظه ها برای تجهیزات الکتریکی استفاده می شود. نشریه تلفیقی IEC شامل استاندارد اصلی همراه با اصلاحات آن است.

مشخصات فنی

عکس های جزئیات

خدمات پس از فروش با کیفیت

پشتیبانی مهندسی که پس از تحویل ادامه دارد

برای تجهیزات تست نشت، تحویل پایان پروژه نیست.

چالش واقعی اغلب زمانی شروع می شود که تجهیزات وارد محیط تولید می شوند: موقعیت یابی فیکسچر، پارامترهای تست، تامین هلیوم، کالیبراسیون نشت مرجع و عملکرد روزانه، همگی بر پایداری تست تاثیر می گذارند.

به همین دلیل است که HeJin پشتیبانی فنی را در طول چرخه عمر تجهیزات ارائه می دهد.

سوالات متداول

1. این تجهیزات چه محصولاتی را می تواند آزمایش کند؟

این برای محصولات از پیش پر شده که نیاز به آزمایش نشت هلیوم دارند طراحی شده است. محدوده سازگار مشخص شده شامل مدل های بدنه شیر 250، 400 و 600 و همچنین رزین های اپوکسی مدل های 100، 300 و 500 می باشد. سایر محصولات را می توان بر اساس ساختار و الزامات آزمایشی آنها ارزیابی کرد.

2. تجهیزات چند محفظه خلاء دارد؟

دارای دو محفظه خلاء است.

3. چند محصول را می توان در هر اتاق آزمایش کرد؟

هر محفظه خلاء به گونه ای طراحی شده است که 1 تا 4 قطعه کار را در خود جای دهد.

4. آستانه هشدار نشت چقدر است؟

معیارهای پذیرش واقعی برای محصولات مشتری باید بر اساس مشخصات فنی و روش های آزمایش قابل اجرا تعیین شود.

5. برای تست نشتی از چه گازی استفاده می شود؟

هلیوم گاز آزمایشی مشخص شده است.

6. ظرفیت تولید چقدر است؟

ظرفیت تولید مشخص شده 200 دستگاه در ساعت می باشد.

7. آیا بارگیری و تخلیه خودکار است؟

تجهیزات برای بارگیری و تخلیه دستی پیکربندی شده است. بارگیری و تخلیه خودکار را می توان سفارشی کرد.

8. چه منبع تغذیه مورد نیاز است؟

380 ولت، سیستم سه فاز پنج سیم، 50 هرتز.

9. چه نوع عرضه هلیوم مورد نیاز است؟

هلیوم از طریق سیلندرهای گاز تامین می شود. منبع گاز باید در فاصله 2 متری ورودی گاز تجهیزات با فشار ورودی 0.2 مگاپاسکال قرار گیرد.

10. چه نوع هوای فشرده مورد نیاز است؟

نیاز هوای فشرده مشخص شده 0.5-0.7 مگاپاسکال است. هوای فشرده تمیز و خشک برای عملکرد شیر پنوماتیک مورد نیاز است.
