میزان نشت سیستم تشخیص هلیوم تفنگ مکش بسته باتری 1.44E-4mbar.l/s

توضیحات محصول

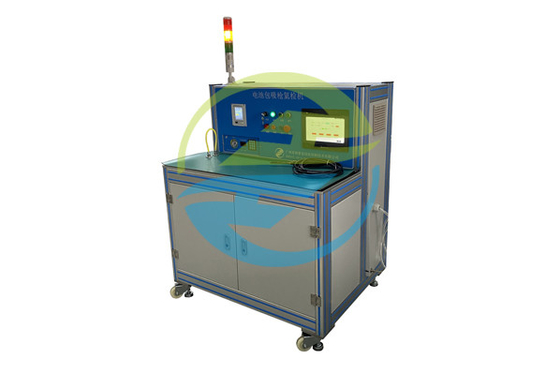

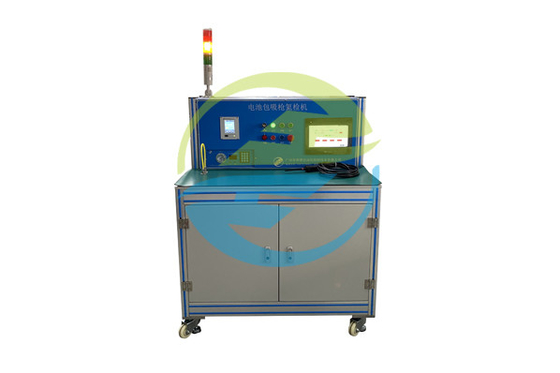

سیستم تشخیص هلیوم تفنگ مکش پک باتری

میزان نشت سیستم تشخیص هلیوم تفنگ مکش بسته باتری 1.44E-4mbar.l/s

معرفی ازسیستم تشخیص هلیوم تفنگ مکش پک باتری:

با توجه به اصل اساسی تشخیص نشت هلیوم، هلیوم به عنوان گاز ردیاب برای پر کردن قطعه کار استفاده می شود.اپراتور فقط باید یک تفنگ مکنده را برای اسکن قطعه کار نگه دارد و نشت یاب می تواند به طور دقیق و سریع وضعیت نشتی قطعه کار را تعیین کند.اگر نشتی وجود داشته باشد، سیستم هشدار می دهد.

فرآیند تشخیصازسیستم تشخیص هلیوم تفنگ مکش پک باتری:

اپراتور به صورت دستی کانکتور پرکننده هلیوم را متصل کرده و دکمه شروع را فشار می دهد.پس از روشن شدن چراغ پرکننده هلیوم، اپراتور یک تفنگ مکش را برای اسکن قطعه کار نگه می دارد.هنگامی که تفنگ مکنده نشت هلیوم را در یک منطقه خاص تشخیص دهد، سیستم به طور خودکار هشدار می دهد.در این زمان، اپراتور باید نشتی را مشخص کند تا زمانی که کل قطعه کار توسط اپراتور اسکن شود.سپس دکمه بازیابی هلیوم را فشار دهید.پس از روشن شدن چراغ بازیابی هلیوم، اپراتور به صورت دستی اتصال را از قطعه کار جدا می کند و قطعه کار OK و NG را جداگانه قرار می دهد.فرآیند تشخیص کامل شده است.

ویژگیسیستم تشخیص هلیوم تفنگ مکش پک باتری:

1. واحد خلاء و نشت یابی: واحد تخلیه شامل پمپ های تخلیه، گیج های خلاء، شیرها و خطوط لوله می باشد.واحد تشخیص نشت شامل طیف سنج جرمی هلیوم، سوراخ های استاندارد نشت و غیره است.

2. واحد پر کردن و بازیابی هلیوم: واحد پر کردن و بازیابی هلیوم عمدتاً شامل مخازن پرفشار، ظروف بافر، دستگاه های فشار و بازیابی هلیوم، شیرهای مختلف است و توسط خطوط لوله به هم متصل می شود.برای فشار و بازیابی هلیوم از پمپ های پنوماتیک استفاده می شود.

3. نظارت بر غلظت هلیوم و عملکرد سریع خودکار: سیستم مجهز به یک متر غلظت هلیوم است.هنگامی که سیستم تشخیص می دهد که غلظت هلیوم کمتر از مقدار تنظیم شده است، می تواند یک سیگنال هشدار صوتی و بصری منتشر کند تا از اپراتور بخواهد غلظت را تنظیم کند.اگر فشار هلیوم سیستم کافی نباشد، به طور خودکار از شما خواسته می شود تا هلیوم تازه را دوباره پر کنید.

4. واحد کنترل: سیستم توسط PLC کنترل می شود.و اطلاعات مختلف را بر روی صفحه نمایش لمسی رنگی نمایش دهید.نظارت بر زمان واقعی شرایط تولید امکان پذیر است.

5. تجهیزات مجهز به نشت استاندارد هلیوم است.بازرسی روزانه سیستم: شبیه سازی استاندارد نشت برای بازرسی روزانه برای شبیه سازی قطعه کار مورد بازرسی استفاده می شود و تأیید آنلاین صحت سیستم می تواند به طور کامل از پایداری دقت سیستم و قابلیت اطمینان عملکرد اطمینان حاصل کند.

پارامتر از سیستم تشخیص هلیوم تفنگ مکش پک باتری:
