پروب پین آزمایش کوتاه IEC60065 HT-I09 IEC61032 شکل 9 پروب آزمایشی 13 قطر نوک پین فلزی Ф3
تماس با شخص : Tessa Huang
شماره تلفن : +86 18027403449
WhatsAPP : +8618027403449
| مقدار حداقل تعداد سفارش : | 1 ست | قیمت : | Negotiatable |
|---|---|---|---|
| جزئیات بسته بندی : | جعبه کارتون | زمان تحویل : | 7 روز |
| شرایط پرداخت : | L / C ، T / T | قابلیت ارائه : | 20 مجموعه / در ماه |
| محل منبع: | چین | نام تجاری: | HeJin |
|---|---|---|---|
| گواهی: | calibration certificate (cost additional) | شماره مدل: | HT-U16 |
|
اطلاعات تکمیلی |
|||
| نام محصول: | کاوشگر مفصل دار با دست صاف و مخروطی شکل 10.5 - 11.5 سال سن | استاندارد: | UL 60335-2-24 |
|---|---|---|---|
| مواد کاوشگر: | فولاد ضد زنگ | طول انگشت وسط: | 77 میلی متر |
| قطر انگشت میانی: | 11.4 میلی متر | عرض دست (قسمت دست صاف): | 62 میلی متر |
| آرنج تا طول مچ: | 235 میلی متر | قسمت مخروطی شکل در اتصال انگشت: | 25 میلی متر |
| برجسته کردن: | کاوشگر انگشتی تست مفصلی,کاوشگر انگشتی تست مخروطی 25 میلی متری |
||
توضیحات محصول

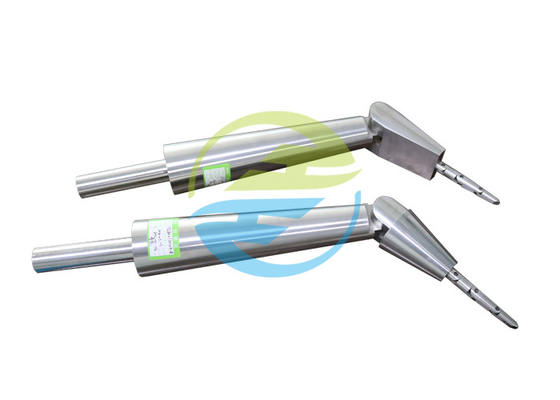

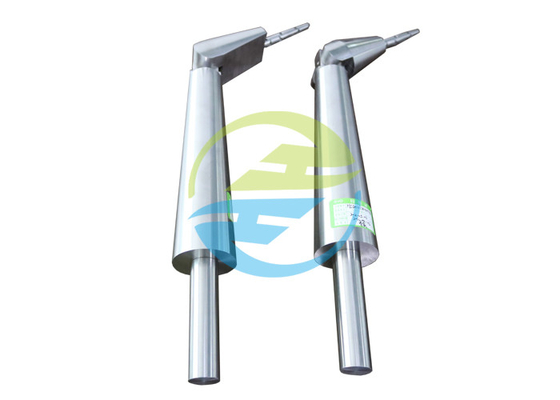

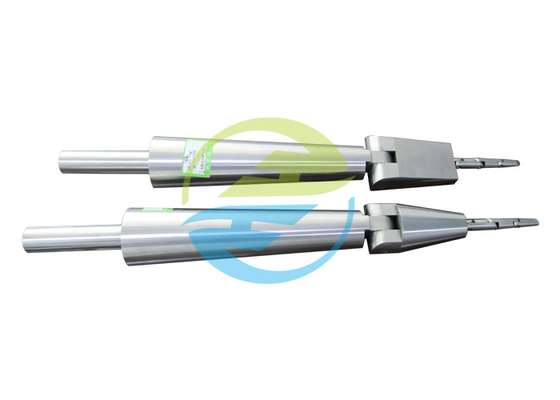

کاوشگر مفصل دار با دست صاف و مخروطی شکل 10.5 - 11.5 سال سن
استاندارد:
UL 60335-2-24 لوازم برقی خانگی و مشابه-ایمنی-قسمت 2-24: الزامات ویژه برای لوازم برودتی ، لوازم بستنی و یخ ساز ، پیوست 101. DVA ، شکل 101. DVA.2
کاربرد:
از آن برای ارزیابی خطر برای جابجایی قطعات استفاده می شود.و بررسی شبیه سازی دسترسی کودکان به قسمتهای خطرناک.
هنگام ارزیابی نقاط احتمالی احتمالی ، پروبهای شکل 12DV ، قسمت 1 ، تصویر 101. DVA.1 و شکل 101. DVA.2 نمی تواند به دهانه نفوذ کند ، یا حداکثر نیروی اعمال شده توسط قسمت متحرک به پروب کمتر است بیش از 22،2 N (5 lbf) در هر مکانی که توسط کاوشگر قابل دسترسی است ؛ کاوشگر انگشت آزمایش
پارامتر:
| مورد | توضیح ابعاد |
بعد، ابعاد، اندازه میلی متر |
| آ | طول انگشت وسط ، 95 درصد | 77 |
| ب | قطر انگشت میانی ، 5 درصد | 11.4 |
| ج | طول دست ، 95 درصد | 173 |
| د | طول آرنج تا مچ ، صدک 95 | 235 |
| ه | قطر مچ (محیط تقسیم بر pi) ، 5 صدک | 37 |
| اف | قطر ساعد (محیط تقسیم بر pi) ، 5 صدک | 57 |
| G | حداقل شفافیت دست (قسمت دست مخروطی شکل) ، 5 صدک | 49.4 |
| ح | قسمت مخروطی شکل در اتصال انگشت | 25 |
| من | عرض دست (قسمت دست صاف) ، 5 صدک | 62 |
| ج | عرض مچ (برای ضخامت دست استفاده می شود - قسمت دست صاف) ، 5 صدک | 29 |
| ک | عرض دست در اتصال انگشت (قسمت دست صاف) | 46 |
| ال | طول بالای بازو ، 95 درصد | آ |
|
یادداشت: 1 - کاوشگرها با یک پین وسط طراحی شده اند تا دست را نسبت به بازوی پایین بچرخانند.این حرکت را می توان با چرخاندن پروب به طور معادل نمایش داد. 2 - "نوک" انگشت برای مطابقت با ابعاد پروب مفصل UL توسعه یافته است.قطر از نوک تا مفصل اول از ابعاد نوک به قطر انگشت باریک می شود.مفاصل به طور مساوی در طول انگشت فاصله دارند. 3 - پروب طوری طراحی شده است که اجازه می دهد دست با توجه به بازو با استفاده از یک پین لولا در فاصله 6 میلی متری (0.24 اینچ) از طول دست (انتهای مچ دست) خم شود و دست در خم شدن بیشتر از نسبت به بازو 90 درجه آ اگر قسمت بالایی بازو نیاز به ارزیابی یک قسمت داشته باشد ، باید از یک لوله انعطاف پذیر متصل در انتهای بازوی پایین تشکیل شود ، زیرا موقعیت دقیق آرنج را نمی توان به آسانی از نقاط داده انتخاب شده تعیین کرد.کاوشگر انگشت آزمایش |
||
