12.5 میلیمتر IEC 61032 شکل 6 آزمایش سنجه 2 استیل کره برای IP2X آزمایش حفاظت از اشیاء جامد

12.5 میلی‌متر پروب تست IEC 61032 شکل 6 گوی فولادی برای تست حفاظت در برابر اجسام جامد IP2X

توضیحات محصول

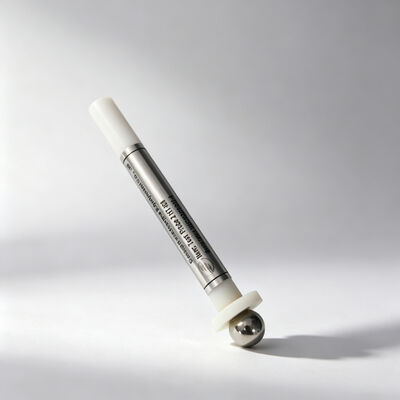

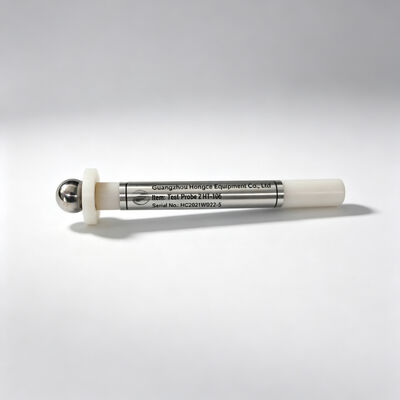

پروب تست 2 HeJin با قطر 12.5 میلی‌متر یک ابزار تست گوی فولادی صلب است که برای تأیید حفاظت محفظه مطابق با IEC 61032 شکل 6 طراحی شده است. این پروب عمدتاً برای بررسی اینکه آیا یک محفظه می‌تواند از ورود اجسام خارجی جامد با قطر 12.5 میلی‌متر یا بیشتر به داخل فضای داخلی محافظت شده جلوگیری کند، استفاده می‌شود.

با یک گوی با قطر دقیق 12.5 میلی‌متر و دسته نایلونی، این پروب تست فشرده راهی ساده برای انجام بررسی‌های تکرارپذیر دسترسی به محفظه را در اختیار مهندسان، بازرسان کیفیت و تکنسین‌های آزمایشگاه قرار می‌دهد. این پروب به ویژه برای تأیید مربوط به IP2X تحت IEC 60529 و تست‌های ایمنی لوازم خانگی و مشابه تحت IEC 60335-1 مناسب است.

ویژگی‌های محصول

• گوی استاندارد 12.5 میلی‌متر
  گوی فولادی دارای قطر اسمی 12.5 میلی‌متر است و مشخصات محصول تلرانس +0.2 / 0 میلی‌متر را ارائه می‌دهد.
• پروب تست 2 IEC 61032 شکل 6
  محصول به عنوان پروب تست 2 شناسایی می‌شود و با پیکربندی شکل 6 که توسط IEC 61032 به آن اشاره شده است، مطابقت دارد.
• ساختار تست صلب
  این محصول از یک گوی فولادی صلب به جای یک عنصر تست انعطاف‌پذیر استفاده می‌کند و آن را برای تأیید نفوذ اجسام جامد مناسب می‌سازد.

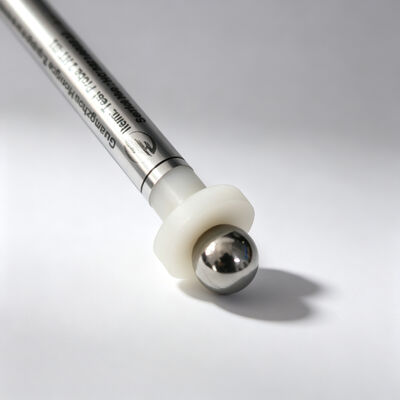

• گوی فولادی + دسته نایلونی
  ساختار آن ترکیبی از یک گوی فولادی با یک دسته نایلونی برای عملکرد دستی عملی است.
• کاربرد تأیید IP2X
  این پروب برای تأیید مربوط به حفاظت در برابر اجسام خارجی جامد با قطر 12.5 میلی‌متر یا بیشتر در نظر گرفته شده است.
• عملکرد دستی ساده
  هیچ سیستم کنترل پیچیده یا اتصال الکتریکی برای پروب پایه مورد نیاز نیست. اپراتور می‌تواند مستقیماً دهانه‌های مربوطه را بازرسی کند.

عملکردهای محصول

عملکرد اصلی این پروب تست 2، تأیید حفاظت محفظه در برابر اجسام خارجی جامد با قطر 12.5 میلی‌متر یا بیشتر است.

• تأیید حفاظت محفظه IP2X
• بازرسی نفوذ اجسام جامد
• بازرسی دهانه محفظه
• تأیید ایمنی محصول
• اعتبارسنجی طراحی

این پروب به ویژه در مواردی که تولید کننده نیاز به تأیید دارد که دهانه‌ها، نواحی تهویه، شکاف‌ها یا ساختارهای مشابه محفظه اجازه ورود یک جسم جامد 12.5 میلی‌متری به داخل فضای داخلی محافظت شده را نمی‌دهند، مفید است.

استانداردهای مرجع بین‌المللی

• IEC 61032 – حفاظت از اشخاص و تجهیزات توسط محفظه‌ها – پروب‌ها برای تأیید
  شکل 6 – پروب تست 2

IEC 61032 شکل 6 را به عنوان پروب تست 2 شناسایی می‌کند.

• IEC 60529 – درجات حفاظت ارائه شده توسط محفظه‌ها (کد IP)
• IEC 60335-1 – لوازم خانگی و مشابه الکتریکی – ایمنی – بخش 1: الزامات عمومی

مشخصات فنی

چه چیزی را می‌توان تست کرد؟

این پروب عمدتاً با موارد بازرسی زیر مرتبط است:

• نفوذ اجسام خارجی جامد
  بررسی می‌کند که آیا یک دهانه اجازه ورود یک جسم جامد با قطر 12.5 میلی‌متر یا بیشتر را می‌دهد.
• تأیید حفاظت IP2X
  از تأیید فیزیکی مربوط به حفاظت محفظه IP2X تحت IEC 60529 پشتیبانی می‌کند.
• تأیید دهانه محفظه
  برای بررسی دهانه‌های تهویه، شکاف‌ها و سایر دهانه‌های قابل دسترسی محفظه مفید است.
• تأیید طراحی محصول
  می‌تواند در طول ارزیابی نمونه اولیه و طراحی قبل از تست انطباق رسمی استفاده شود.
• بازرسی کیفیت تولید
  به تیم‌های کنترل کیفیت کمک می‌کند تا یک تأیید فیزیکی سریع از دهانه‌های محفظه انجام دهند.
• تست آزمایشگاهی
  به عنوان یک ابزار تست دستی استاندارد در رویه‌های بازرسی آزمایشگاهی مناسب است.

سوالات متداول

• پروب تست 2 چیست؟
  پروب تست 2 یک پروب گوی صلب استاندارد است که با IEC 61032 شکل 6 مرتبط است. این پروب برای تأیید حفاظت در برابر نفوذ اجسام خارجی جامد با قطر 12.5 میلی‌متر یا بیشتر استفاده می‌شود.
• قطر پروب تست 2 HeJin چقدر است؟
  قطر گوی 12.5 میلی‌متر است، با تلرانس مشخص شده +0.2 / 0 میلی‌متر.
• پروب تست 2 برای چه کاری استفاده می‌شود؟
  این پروب برای بررسی حفاظت محفظه در برابر اجسام خارجی جامد با قطر 12.5 میلی‌متر یا بیشتر استفاده می‌شود و با تأیید IP2X مرتبط است.
• آیا این یک پروب انگشتی است؟
  وب‌سایت HeJin این محصول را در دسته پروب انگشتی تست قرار می‌دهد، اما از نظر فنی این محصول خاص پروب تست 2 / یک پروب جسم کروی صلب است، نه یک انگشت شبیه‌سازی شده انسان.
• کدام استانداردها با این محصول مرتبط هستند؟
  لیست HeJin به IEC 61032، IEC 60529-1 و IEC 60335-1 اشاره دارد.
• آیا HT-I06 یک پروب با نیروی اعمالی است؟
  خیر. استاندارد HT-I06 نیروی اعمالی را مشخص نمی‌کند. لیست HeJin، HT-I06T را به عنوان نسخه با نیرو با 30 نیوتن معرفی می‌کند.
