آشکارساز خروجی دستی با دقت بالا دستگاه تشخیص خروجی هلیوم
تماس با شخص : Tessa Huang
شماره تلفن : +86 18027403449
WhatsAPP : +8618027403449
| مقدار حداقل تعداد سفارش : | 1 ست | قیمت : | Negotiatable |
|---|---|---|---|
| جزئیات بسته بندی : | تخته سه لا | زمان تحویل : | 90 روز |
| شرایط پرداخت : | T / T ، L / C | قابلیت ارائه : | 3 مجموعه در هر 3 ماه |
| محل منبع: | چین | نام تجاری: | HeJin |
|---|---|---|---|
| گواهی: | Third party calibration certificate(cost additional) |
|
اطلاعات تکمیلی |
|||
| نمونه آزمون: | مبدل حرارتی صفحه | ایستگاه های آزمایش: | 2 |
|---|---|---|---|
| گاز تست نشت: | هلیوم | حالت کنترل: | کنترل PLC |
| فشار نشت ازت: | 5.5 مگابایت | فشار نشت هلیوم: | 5.0 مگاپاسکال |
| رد نکته: | 5.0E-7Pa.m3 / sec. | عملکرد: | مبدل حرارتی صفحه آزمایش سیستم نشت هلیوم |
| میزان بهبودی هلیوم: | ٪98٪ | ||
| برجسته کردن: | 850 * 750 * 400 میلی متر دستگاه تست نشت هلیم,850 * 750 * 400 میلی متر 2 ایستگاه تست,2 ایستگاه تست آزمایش نشت هلیم |
||
توضیحات محصول

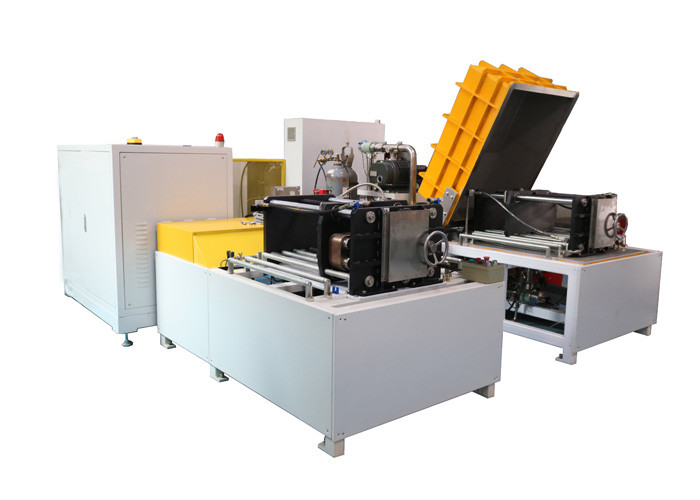

تجهیزات تست نشت هلیوم برای مبدل حرارتی صفحه با 2 ایستگاه تست
اصل آزمون:
طبق اصل اساسی نشت یابی هلیم ، نشت هلیوم به عنوان گاز ردیاب استفاده می شود.در چرخه تشخیص نشت داخلی ، هلیوم در حفره B قطعه کار پر می شود تا نشت داخلی بین A و B را تشخیص دهد.در چرخه تشخیص نشت خارجی ، A و B همزمان با هلیوم پر می شوند تا نشت حفره را تشخیص دهند.آشکارساز نشت هلیوم می تواند نشتی مبدل حرارتی صفحه را با دقت بالا ، به سرعت و با دقت تعیین کند.
قطعه کار ابتدا نشت داخلی را در ایستگاه تشخیص نشت داخلی تشخیص داده و سپس محصول را از طریق خط نوار نقاله به سمت ایستگاه تشخیص نشت خارجی هدایت می کند تا نشت خارجی را تشخیص دهد.
برای یک قطعه کار سه حفره ، در چرخه تشخیص نشت داخلی ، حفره A با هلیوم پر می شود تا نشت بین AB و AC را تشخیص دهد.در چرخه تشخیص نشت خارجی ، A ، B و C به طور همزمان با هلیوم پر می شوند تا نشت خارجی حفره را تشخیص دهند.تجهیزات آزمایش نشت
پارامترها: (می توان با توجه به نیاز مشتری سفارشی)
| قطعه کار | صفحه مبدل حرارتی.تجهیزات آزمایش نشت |
| ایستگاه تست نشت | دو ایستگاه: یکی برای استحکام قطعه کار و آزمایش نشت داخلی است ، دیگری برای آزمایش نشت بیرونی است |

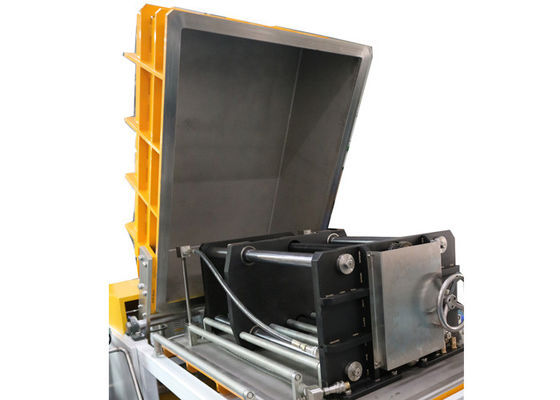

| اندازه محفظه آزمایش |
850 * 750 * 400 میلی متر قابل نصب یک قطعه کار بزرگ (620 * 500 * 250 میلی متر) یا 2 قطعه کار کوچک (320 * 100 * 77 میلی متر) |
| گاز برای آزمایش نشت ناخالص | نیتروژن |
| فشار نشت نیتروژن | 5.5 مگاپاسکال |
| گاز برای آزمایش نشت خوب | 100٪ هلیم |
| فشار نشت هلیوم | 5.0MPa |
| رد کردن نقطه | 5.0E-7Pa.m3/ ثانیه |
| زمان چرخه | بررسی 480 قطعه کار کوچک یا 240 قطعه کار بزرگ 8 ساعت طول می کشد |
| میزان بازیابی هلیم | 98 ≥ |
