بنک آزمایش چرخه حرارتی رادیاتور برای آزمایش دوام گرم و سرد خنک کننده با -40 °C تا 130 °C محدوده دمای تنظیم پذیر و فشار تنظیم پذیر 0.1-0.6 MPa

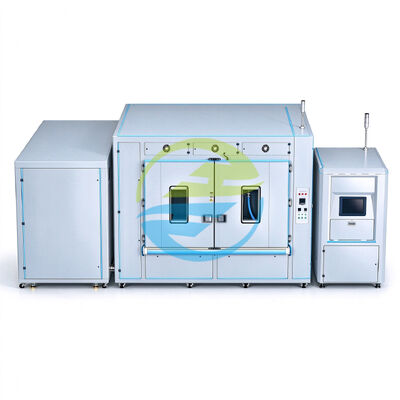

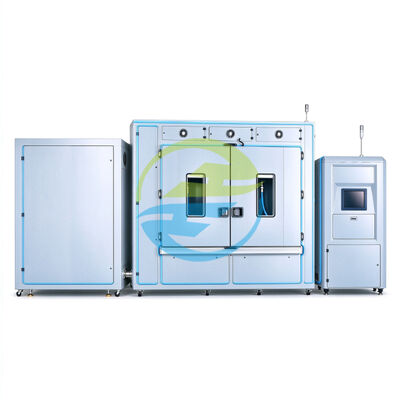

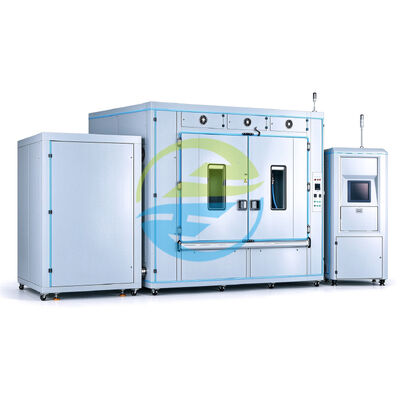

دستگاه تست چرخه حرارتی رادیاتور خودرو برای تست دوام مایع خنک کننده سرد و گرم

مرور کلی محصول

رادیاتورها و مبدل‌های حرارتی خودرو باید در طول عمر مفید خود در برابر تغییرات مکرر دمای مایع خنک کننده مقاومت کنند. دستگاه تست چرخه حرارتی رادیاتور خودرو برای کمک به تولیدکنندگان و آزمایشگاه‌های تست طراحی شده است تا دوام قطعات را تحت شرایط کنترل شده گردش مایع سرد و گرم ارزیابی کنند.

این سیستم با محدوده دمای قابل تنظیم رسانه از -40 درجه سانتیگراد تا 130 درجه سانتیگراد، محدوده فشار تست از 0.1 تا 0.6 مگاپاسکال و نرخ جریان 10 تا 100 لیتر در دقیقه، از انواع کاربردهای چرخه حرارتی رادیاتور خودرو پشتیبانی می‌کند. این تجهیزات که توسط HeJin توسعه یافته و تولید شده است، می‌تواند بر اساس الزامات نمونه، رویه‌های تست و استانداردهای صنعتی قابل اجرا پیکربندی شود.

معرفی محصول

دستگاه تست شوک حرارتی رادیاتور خودرو برای تست چرخه حرارتی روی رادیاتورهای خودروی سازگار و مجموعه‌های مبدل حرارتی خنک شونده با مایع توسعه یافته است. با گردش دادن یک رسانه تست انتخاب شده از طریق نمونه تحت شرایط دمایی کنترل شده، به مهندسان کمک می‌کند تا نحوه پاسخگویی قطعات به گرمایش و سرمایش مکرر را ارزیابی کنند.

در طول عملکرد خودرو، رادیاتورها دمای مایع خنک کننده و شرایط گردش متغیری را تجربه می‌کنند. انبساط و انقباض حرارتی مکرر ممکن است تنش‌هایی را بر لوله‌ها، هدرها، اتصالات، درزگیرها و رابط‌های اتصال وارد کند. تست‌های چرخه حرارتی به تولیدکنندگان کمک می‌کند تا نقاط ضعف بالقوه را شناسایی کنند، طرح‌های محصول را بهبود بخشند و دوام را قبل از پیشرفت محصولات به مرحله بعدی اعتبارسنجی تأیید کنند.

به عنوان بخشی از محدوده تجهیزات تست قطعات خودرو، این سیستم از فشار قابل تنظیم، نرخ جریان، دمای رسانه، فرکانس چرخه و مدت زمان تست پشتیبانی می‌کند. شرایط تست را می‌توان بر اساس الزامات مشتری و رویه تست قابل اجرا تعیین کرد.

HeJin طراحی و ساخت مهندسی داخلی را ارائه می‌دهد و به مشتریان کمک می‌کند تا اهداف تست خود را مورد بحث قرار دهند و قبل از سفارش، پیکربندی مناسب تجهیزات را تعیین کنند.

ویژگی‌های محصول

محدوده دمای قابل تنظیم گسترده

دمای رسانه تست را می‌توان در محدوده -40 درجه سانتیگراد تا 130 درجه سانتیگراد تنظیم کرد. این انعطاف‌پذیری را برای برنامه‌های تست رادیاتور خودرو که نیاز به شرایط عملیاتی سرد و گرم مختلف دارند، فراهم می‌کند.

فشار و جریان مایع خنک کننده قابل تنظیم

محدوده فشار مشخص شده 0.1 تا 0.6 مگاپاسکال است، در حالی که نرخ جریان را می‌توان از 10 تا 100 لیتر در دقیقه تنظیم کرد. این پارامترها اجازه می‌دهند تا شرایط تست با نمونه و رویه تست تأیید شده تطبیق داده شود.

چرخه حرارتی تکرارپذیر

این تجهیزات از فرکانس چرخه دمایی 3 تا 15 چرخه در ساعت پشتیبانی می‌کند. پروفیل چرخه واقعی، از جمله گذارهای دمایی و دوره‌های مکث، باید بر اساس روش تست مورد نیاز و قابلیت‌های تأیید شده تجهیزات تعیین شود.

رسانه‌های تست مایع سازگار

رسانه‌های تست مشخص شده شامل محلول‌های آبی مایع خنک کننده و اتیلن گلیکول است. رسانه انتخاب شده باید با مواد تر شده تجهیزات، درزگیرها، دمای عملیاتی و الزامات نمونه سازگار باشد.

پیکربندی مهندسی انعطاف‌پذیر

رادیاتورها و مبدل‌های حرارتی در حجم داخلی، طراحی اتصال، الزامات جریان و محدودیت‌های فشار متفاوت هستند. HeJin می‌تواند این جزئیات کاربرد را بررسی کند تا پیکربندی مناسب را برای تست مورد نظر تعیین کند.

پشتیبانی مستقیم از سازنده

از بحث‌های فنی و طراحی تجهیزات گرفته تا هماهنگی تولید و کمک پس از فروش، HeJin ارتباط مستقیم با سازنده را در طول پروژه، مشروط به دامنه خدمات توافق شده، ارائه می‌دهد.

استانداردها و مراجع تست قابل اجرا

QC/T 468 — رادیاتور خودرو

QC/T 468 الزامات فنی و عملکردی و روش‌های تست برای رادیاتورهای خودرو را پوشش می‌دهد.

GMW 14193 — مشخصات محصول و رویه تست رادیاتور

GMW 14193 یک مشخصات مهندسی خودرو مربوط به اعتبارسنجی و تست رادیاتور است. بسته به نسخه قابل اجرا و الزامات پروژه، موضوعات مرتبط ممکن است شامل اعتبارسنجی محصول، ارزیابی دوام، شرایط اندازه‌گیری و الزامات عملکرد باشد.

JB/T 7356 و JB/T 10408

این اسناد در لیست مراجع فنی ارائه شده گنجانده شده‌اند. عناوین کامل، نسخه‌های فعلی و ارتباط آنها با کاربرد چرخه حرارتی مورد نظر باید قبل از استفاده به عنوان مراجع انطباق رسمی تأیید شود.

مشخصات فنی

اصول تست هسته

چرخه دمایی مایع کنترل شده

رسانه انتخاب شده از طریق نمونه تحت شرایط دمایی کنترل شده گردش می‌کند. رویه تست مراحل گرم و سرد، الزامات گذار، دوره‌های مکث و تعداد کل چرخه‌ها را تعریف می‌کند.

هماهنگی فشار و جریان

شرایط فشار و جریان باید همراه با محدودیت‌های طراحی نمونه و روش تست مورد نیاز انتخاب شوند. پیکربندی صحیح آنها به ایجاد شرایط گردش مایع خنک کننده تکرارپذیر کمک می‌کند.

توالی‌های تست تکرارپذیر

یک برنامه چرخه حرارتی به خوبی تعریف شده، دماهای هدف، شرایط گذار، زمان‌های مکث، فرکانس چرخه و تعداد چرخه‌های مورد نیاز را مشخص می‌کند. هرگونه اتوماسیون و توابع ثبت به پیکربندی تجهیزات توافق شده بستگی دارد.

سازگاری نمونه و رسانه

رسانه تست، مواد قطعه، عناصر آب‌بندی و قطعات تر شده تجهیزات باید با هم در نظر گرفته شوند. این امر به ویژه هنگام تست در دماهای شدید یا استفاده از محلول‌های آبی اتیلن گلیکول اهمیت دارد.

انتخاب تجهیزات مبتنی بر مهندسی

قبل از تولید، HeJin می‌تواند نقشه‌های نمونه، ابعاد اتصال، الزامات دما، فشار، نرخ جریان و استانداردهای قابل اجرا را بررسی کند تا به ایجاد یک پیکربندی تست عملی کمک کند.

توابع اصلی

دستگاه تست خستگی حرارتی مبدل حرارتی خودرو را می‌توان برای پشتیبانی از توابع تست زیر پیکربندی کرد:

گردش مایع سرد و گرم: رسانه تست انتخاب شده را از طریق رادیاتورها و مبدل‌های حرارتی سازگار گردش می‌دهد.

کنترل دمای رسانه: دماهای تست مورد نیاز را در محدوده عملیاتی پیکربندی شده تنظیم می‌کند.

تنظیم شرایط فشار: از تنظیمات فشار تست در محدوده مشخص شده 0.1–0.6 مگاپاسکال پشتیبانی می‌کند.

تنظیم نرخ جریان: از نرخ جریان گردش قابل تنظیم از 10 تا 100 لیتر در دقیقه پشتیبانی می‌کند.

توالی چرخه حرارتی: از چرخه دمایی مکرر با فرکانس مشخص 3 تا 15 چرخه در ساعت پشتیبانی می‌کند.

ارزیابی دوام مکرر: به قطعات اجازه می‌دهد تا تعداد مشخصی چرخه حرارتی را تحمل کنند.

پیکربندی تست خاص برنامه: اجازه می‌دهد تا شرایط تست بر اساس ویژگی‌های نمونه و الزامات تست مشتری برنامه‌ریزی شود.

بازرسی پس از تست: از بازرسی بعدی برای نشتی، تغییر شکل، ترک خوردگی یا سایر معیارهای پذیرش مشخص شده پشتیبانی می‌کند.

تشخیص خودکار نشتی، ثبت داده‌ها، تولید گزارش و عملکردهای نظارتی اضافی باید در صورت نیاز برای برنامه با HeJin قبل از سفارش تأیید شود.

سوالات متداول

س1: دستگاه تست چرخه حرارتی رادیاتور خودرو چیست؟

این یک سیستم تست است که یک رسانه مایع را از طریق یک رادیاتور یا مبدل حرارتی سازگار تحت شرایط مکرر سرد و گرم گردش می‌دهد تا دوام چرخه حرارتی را ارزیابی کند.

س2: محدوده دمایی که HJ-APTE1017 پشتیبانی می‌کند چقدر است؟

مشخصات ارائه شده محدوده دمای رسانه قابل تنظیم از -40 درجه سانتیگراد تا 130 درجه سانتیگراد را لیست می‌کند. پروفیل دمایی قابل دستیابی و زمان گذار باید برای برنامه تست مورد نظر تأیید شود.

س3: چه محدوده‌های فشار و جریانی در دسترس است؟

محدوده فشار مشخص شده 0.1–0.6 مگاپاسکال و محدوده جریان 10–100 لیتر در دقیقه است. هر دو در محدوده‌های ذکر شده قابل تنظیم هستند.

س4: از چه رسانه‌های تستی می‌توان استفاده کرد؟

رسانه‌های ذکر شده شامل مایع خنک کننده و محلول‌های آبی اتیلن گلیکول است. استفاده از رسانه‌های دیگر نیاز به بررسی سازگاری قبل از استفاده دارد.

س5: کدام قطعات خودرو را می‌توان تست کرد؟

رادیاتورهای خودروی سازگار، مبدل‌های حرارتی مایع خنک کننده، مجموعه‌های لوله و هدر رادیاتور و سایر قطعات خنک شونده با مایع ممکن است در نظر گرفته شوند، مشروط به الزامات نمونه و تست.

س6: آیا تجهیزات می‌توانند تست شوک حرارتی انجام دهند؟

این تجهیزات برای چرخه حرارتی مایع کنترل شده سرد و گرم در نظر گرفته شده‌اند. اگر مشخصات تست نیاز به پروفیل شوک حرارتی خاص، زمان گذار سریع یا شیب دمایی تعریف شده داشته باشد، عملکرد مورد نیاز باید قبل از سفارش بررسی و تأیید شود.

س7: آیا می‌تواند نشتی رادیاتور را ارزیابی کند؟

چرخه حرارتی می‌تواند با بازرسی یا اندازه‌گیری نشتی دنبال شود. تشخیص خودکار نشتی یکپارچه توسط مشخصات ارائه شده تأیید نشده است و در صورت نیاز باید به طور جداگانه مشخص شود.
