دستگاه آزمایش نشت هلیوم در محفظه باتری خودرو با چرخه ۳۴ ثانیه در هر قطعه و فشار شارژ ۰.۵ MPa

دستگاه تست نشت هلیوم محفظه باتری خودرو با چرخه 34 ثانیه در قطعه و فشار شارژ 0-0.5 مگاپاسکال

——تجهیزات تست نشت محفظه باتری برق خودرو با آب بندی خودکار و تشخیص هلیوم

توضیحات محصول

تجهیزات تشخیص نشت هلیوم برای محفظه باتری های برق خودرو که توسط شرکت هجین توسعه، تولید و تولید شده است، برای سازندگانی که نیاز به انجام تست آب بندی قابل اعتماد روی محفظه باتری، پوشش ها و اجزای باتری خودروهای مرتبط دارند، توسعه یافته است.

این سیستم از هلیوم به عنوان گاز ردیاب استفاده می کند و برای شناسایی مسیرهای نشتی که ممکن است از طریق بازرسی بصری سنتی یا آزمایش فشار اولیه دشوار باشد، طراحی شده است. محیط کنترل‌شده خلاء، فرآیند شارژ هلیوم و روش‌های تشخیص نشت بسیار حساس با هم کار می‌کنند تا یک فرآیند بازرسی قابل تکرار برای تولید کیس باتری فراهم کنند.

این تجهیزات توسط HeJin، تولید کننده منبعی که قابلیت های تحقیق و توسعه، طراحی مهندسی و تولید را ادغام می کند، تولید می شود. از توسعه تجهیزات و ساخت تجهیزات گرفته تا اشکال زدایی و پشتیبانی فنی پس از فروش، HeJin قدرت ارائه راه حل های کامل تست نشت را به جای ارائه آشکارسازهای مستقل دارد.

معرفی محصول

برای قاب باتری خودرو، کیفیت آب بندی را نمی توان تنها با مشاهده سطح محصول نهایی قضاوت کرد.

محفظه ها می توانند ظاهری تمیز داشته باشند در حالی که مسیرهای نشتی بسیار کوچک را در اطراف رابط های آب بندی، نواحی جوشکاری، دهانه های رابط یا اتصالات ساختاری حفظ می کنند. برای تولیدکنندگان، شناسایی این مسائل قبل از ورود اجزا به مرحله تولید بعدی می‌تواند تأثیر معناداری بر ثبات فرآیند و کیفیت محصول داشته باشد.

اینجاست که ارزش استفاده از تست نشت هلیوم مشخص می شود.

سیستم تست نشتی محفظه باتری خودرو از هلیوم به عنوان گاز ردیاب استفاده می کند و از یک فرآیند تشخیص نشت اختصاصی برای ارزیابی وضعیت آب بندی قطعه مورد آزمایش استفاده می کند. بسته به پیکربندی انتخاب شده، قطعه کار در یک محفظه خلاء یا فیکسچر مخصوص قرار می گیرد، تا شرایط مورد نیاز تخلیه می شود، تحت شرایط آزمایش مشخص شده در معرض هلیوم قرار می گیرد و سپس توسط یک نشتی یاب ارزیابی می شود.

پیکربندی نهایی تجهیزات را می توان بر اساس اندازه کیس باتری، میزان نشتی مورد نیاز، فشار تست، زمان چرخه و پیکربندی دستگاه تعیین کرد.

چرا تست نشت هلیوم برای محفظه های باتری؟

محفظه باتری شامل چندین رابط ساختاری و آب بندی است. یک روش تست نشت نیاز به چیزی بیش از شناسایی نشت آشکار دارد.

هلیوم به طور گسترده به عنوان گاز ردیاب استفاده می شود زیرا آزمایش نشت ردیاب گاز را می توان با یک آشکارساز نشت که به طور خاص برای تشخیص گاز ردیاب انتخاب شده طراحی شده است انجام داد. ISO 20485:2017 به طور خاص تکنیک های تشخیص نشت را با استفاده از گاز ردیاب و نشتی یاب مخصوص گاز ردیاب توصیف می کند.

برای تولید محفظه باتری خودرو، آزمایش نشت هلیوم می تواند به سازندگان کمک کند تا موارد زیر را بررسی کنند:

• یکپارچگی آب بندی مسکن
• عملکرد آب بندی پوشش
• نشتی مفصل
• نشتی در ناحیه جوش
• نشتی رابط یا رابط
• نشتی حلقه آب بندی
• مسیرهای نشتی کوچک
• عملکرد کلی نشت محفظه

منطقه قابل تشخیص دقیق به طراحی فیکسچر و نحوه اتصال محفظه باتری به مدار تست بستگی دارد.

ویژگی های محصول

طراحی شده برای بازرسی محفظه باتری خودرو

این سیستم حول ساختار فیزیکی و الزامات آب بندی اجزای باتری خودرو، از جمله محفظه و پوشش باتری طراحی شده است.

تشخیص گاز هلیوم ردیاب

هلیوم به عنوان گاز ردیاب برای تشخیص نشت ریز استفاده می شود. این روش به سیستم اجازه می دهد تا به طور خاص به هلیوم آزاد شده از طریق یک مسیر نشتی پاسخ دهد.

تست اتاق خلاء

روش محفظه خلاء یک محیط آزمایش کنترل شده در اطراف قطعه کار فراهم می کند. سیستم‌های مرتبط با باتری منتشر شده HeJin از فناوری محفظه خلاء برای بازرسی نشتی استفاده می‌کنند.

فرآیند تست خودکار

توالی آزمایش می تواند تخلیه، شارژ هلیوم، تشخیص، قضاوت نتیجه و سایر مراحل فرآیند را در یک چرخه آزمایش کنترل شده ادغام کند.

چرخه تولید گرا

پیکربندی منتشر شده توسط HeJin HJ-LT-1 زمان چرخه 34 ثانیه ای را برای هر قطعه مشخص می کند.

وسایل سفارشی

محفظه های باتری از نظر ابعاد، رابط ها و ساختارهای آب بندی به طور قابل توجهی متفاوت است. بنابراین یراق می تواند حول قطعه کار واقعی مشتری طراحی شود.

توابع اصلی

• بازرسی آب بندی محفظه باتری
• تست نشت پوشش باتری
• تست محفظه خلاء
• شارژ هلیوم
• تشخیص نشت دقیق
• غربالگری نشت ناخالص
• ارزیابی نرخ نشت
• قضاوت خودکار نتیجه آزمون

مشخصات فنی

فناوری هسته

هلیوم ردیاب - تشخیص نشت گاز

اصل تشخیص اساسی بر اساس گاز ردیاب هلیوم است.

قطعه تست شده به مدار تست مناسب متصل می شود. هلیوم تحت شرایط تست تعریف شده معرفی می شود، در حالی که سمت تشخیص در شرایط خلاء مورد نیاز حفظ می شود.

اگر مسیر نشتی وجود داشته باشد، هلیوم از آن مسیر عبور می کند و به سمت تشخیص می رسد. آشکارساز نشت هلیوم سیگنال مربوطه را اندازه گیری می کند و آن را با مقدار پذیرش از پیش تعیین شده مقایسه می کند.

ISO 20485:2017 به طور خاص تکنیک هایی را برای تشخیص نشت با استفاده از یک گاز ردیاب و یک نشتی یاب مخصوص گاز ردیاب تعریف می کند.

فناوری اتاق خلاء

محفظه خلاء یک محیط کنترل شده برای فرآیند تشخیص نشت ایجاد می کند.

سیستم محفظه خلاء منتشر شده HeJin توالی شامل تخلیه، آزمایش نشت ناخالص، شارژ هلیوم، آزمایش نشت خوب، بازیابی هلیوم و هواگیری محفظه را توصیف می کند.

این فرآیند به کاهش وابستگی به بازرسی دستی کمک می کند و یک روش آزمایشی سازگارتر را ارائه می دهد.

پیشینه مدیریت هلیوم

غلظت پس‌زمینه هلیوم در هنگام انجام تست‌های حساس نشتی یک نکته مهم است.

قبل از تشخیص نشت خوب، سیستم تشخیص می‌تواند سیگنال هلیوم پس‌زمینه را کنترل کند و خط پایه مورد نیاز را قبل از مرحله شارژ هلیوم ایجاد کند.

این به ایجاد یک محیط اندازه گیری کنترل شده تر کمک می کند.

برنامه های کاربردی

• تولید باتری خودرو
• تولید محفظه باتری EV
• تولید مسکن باتری
• ساخت پوشش باتری
• ساخت ماژول باتری
• مونتاژ بسته باتری
• بازرسی کیفیت قطعات خودرو
• بازرسی اجزای مدیریت حرارتی باتری

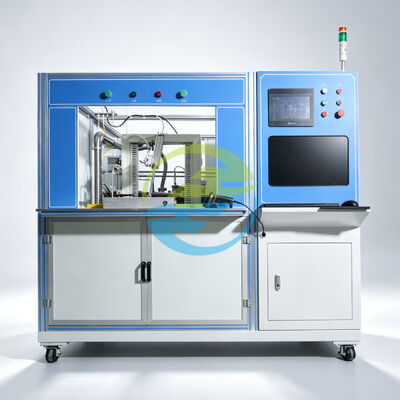

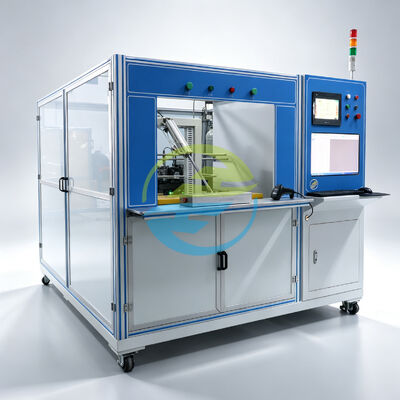

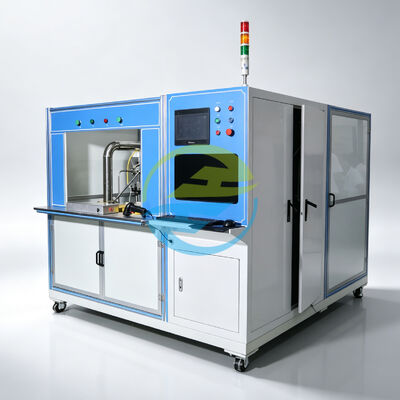

تصاویر جزئیات

درباره HeJin

HJ AUTOMATIC CONTROL TECHNOLOGY CO., LTD که تحت نام HeJin فعالیت می کند، در سال 2012 در گوانگژو تاسیس شد. این شرکت در تحقیق و توسعه، تولید و فروش تجهیزات تست صنعتی با فناوری فشرده تخصص دارد.

مجموعه محصولات آن تجهیزات تست نشت، تجهیزات تست قطعات خودرو، تجهیزات تست IP، تجهیزات تست لوازم خانگی، تجهیزات تست اشتعال، تجهیزات تست ضربه و سایر راه حل های تست صنعتی را پوشش می دهد.

برای مشتریانی که به دنبال تولید کننده مستقیم هستند، این قابلیت یکپارچه اهمیت دارد. HeJin تجهیزات خود را در چین طراحی و تولید می کند و راه حل های آزمایشی سفارشی را با توجه به الزامات محصول و انطباق توسعه می دهد.

برای کسب اطلاعات بیشتر در مورد سازنده، مشتریان می توانند به صفحه درباره ما HeJin مراجعه کنند یا دسته تجهیزات تست نشت را بررسی کنند.

سوالات متداول

1. این تجهیزات تست نشت هلیوم چه محصولاتی را می تواند آزمایش کند؟

کاربرد اصلی آزمایش رله مهر و موم شده است. فرآیند ثابت و آزمایش را می توان با توجه به ساختار رله واقعی و رابط اتصال سفارشی کرد.

2. چه گازی برای تشخیص نشت خوب استفاده می شود؟

پیکربندی ارجاع شده از 100% هلیوم به عنوان گاز تشخیص نشت ریز استفاده می کند.

3. حداکثر فشار تست چقدر است؟

پیکربندی مرجع 25 بار را برای آزمایش نشت ناخالص و ریز مشخص می کند، با فشار قابل تنظیم به سمت پایین. فشار نهایی باید با توجه به نیاز محصول مشتری ایجاد شود.

4. چند محصول را می توان در یک بار آزمایش کرد؟

پیکربندی مرجع دارای دو ایستگاه آزمایش، با یک قطعه کار در هر ایستگاه است.

5. زمان چرخه مرجع چقدر است؟

پیکربندی مرجع منتشر شده تقریباً 30 ثانیه در هر قطعه کار را مشخص می کند که مربوط به تقریباً 120 قطعه کار در ساعت است.
