استاندارد ISO 5167 دریچه عمودی و اندازه گیری جریانی بنچ آزمون هوشمند 0.1-200m3/h 0-40MPa

نام تجاری:	HeJin
شماره مدل:	WTP-7
مقدار تولیدی:	1 مجموعه
قیمت:	Negotiatable
شرایط پرداخت:	L/C ، T/T
توانایی عرضه:	10 مجموعه در هر ماه

اطلاعات دقیق

توضیحات محصول

رتبه بندی و بررسی

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration certificate(cost additional)

جزئیات بسته بندی:

تخته سه لا

برجسته کردن:

صندلی آزمایش شیرهای عمودی با استاندارد ISO 5167,صندلی آزمون هوشمند جریان سنج,صندلی آزمایش مقاومت مکانیکی 40MPa

flow meter intelligent test bench

mechanical strength test bench 40MPa

توضیحات محصول

استاندارد ISO 5167 دریچه عمودی و اندازه گیری جریانی بنچ آزمون هوشمند 0.1-200m3/h 0-40MPa

توضیحات محصول

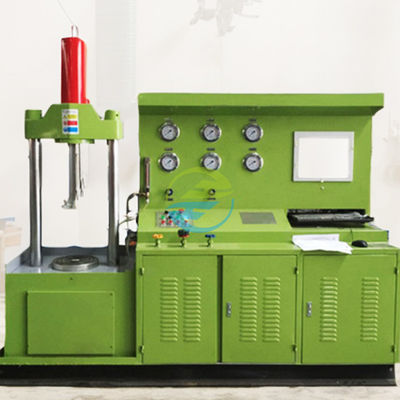

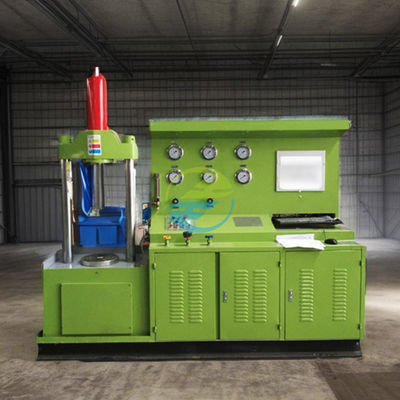

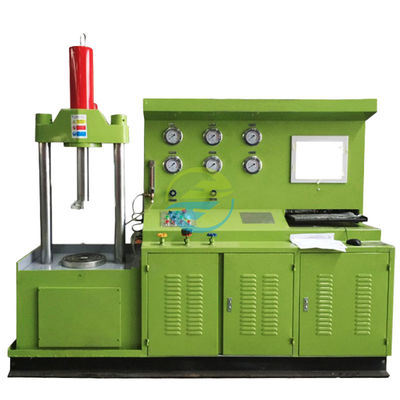

بنک آزمون هوشمند WPT-7 Valve Vertical & Flow Meter یک دستگاه تشخیص پیشرفته است که به طور انحصاری برای دریچه های عمودی و اندازه گیری جریان طراحی شده است.آزمایش جریان 1-200m3/h (با دقت جریان سنج الکترومغناطیسی ±0.3٪ FS) و آزمایش فشار 0-40MPa ، ادغام بیش از 15 آزمایش شاخص هسته ای از جمله ویژگی های جریان ، فشرده سازی و مقاومت در برابر فشار.امکان تعویض سریع تجهیزات برای مشخصات DN25-DN300 را در عرض 10 دقیقه فراهم می کند.مجهز به یک صفحه لمسی 10 اینچی و سیستم کنترل هوشمند PLC، به طور خودکار گزارش های آزمایش مطابق با استانداردهای ISO 5167 و API 6D را تولید می کند.

کاربردهای محصول

WPT-7 برای صنایع مانند خدمات آب، پتروشیمی و انرژی ایده آل است و در تحقیقات و توسعه تجهیزات، بازرسی کیفیت تولید و آزمایش صدور گواهینامه استفاده می شود.آن را به بررسی عملکرد دریچه های عمودی پاسخ می دهد، اندازه گیری جریان الکترومغناطیسی و سایر دستگاه ها، اطمینان از انطباق با استانداردهای بین المللی در فرآیند تولید و کنترل کیفیت.

نکات برجسته محصول

تشخیص با دقت بالا: سنسورهای وارداتی را برای دقت جریان ± 0.3٪ FS و دقت فشار ± 0.2٪ FS به کار می گیرد که توسط CNAS برای پاسخگویی به دقت کلاس 1 ISO 5167 تأیید شده است.
تعویض سریع تجهیزات: با بلند کردن الکتریکی و فشرده سازی پنوماتیک، تغییر دستگاه برای مشخصات DN300 کمتر از 10 دقیقه طول می کشد، سازگار با دریچه های چند مارک و جریان سنج.
کنترل هوشمند و مدیریت داده ها: صفحه لمسی رنگی 10 اینچی با یک کلیک چین-انگلستان، ساخته شده در 20+ قالب تست استاندارد (ISO 5167، API 6D، و غیره) ،و تولید خودکار گزارش های PDF با رعایت 判定.
سازگاری چند استاندارد: از روش های آزمایش برای API 6D، EN 12266-1 و غیره پشتیبانی می کند و به طور خودکار گزارش داده های مورد نیاز برای صدور گواهینامه CE / API / CCC را تولید می کند.
ایمنی و قابلیت اطمینان: حفره با فشار بالا از فولاد ضد زنگ (در برابر 60MPa مقاومت می کند) + پنجره مشاهده ضد انفجار ضد انفجار (92٪ انتقال نور) ، دقت نظارت بر نشت تا 0.001L / دقیقه،و حفاظت سه گانه از فشار بیش از حد، گرم شدن بیش از حد، توقف اضطراری) مطابق با استانداردهای ایمنی برق EN 61010-1.
گسترش انعطاف پذیر: ماژول دمای بالا (۰-۱۵۰ درجه سانتیگراد) و سیستم خلاء (درجه خلاء ≤۱۰kPa) برای آزمایش در شرایط سخت کار.

استانداردهای مرجع بین المللی

استانداردهای اندازه گیری جریان

استاندارد ISO 5167-1:2018 (تجهیزات فشار فرقی برای اندازه گیری جریان)
- بند ۵: محاسبه کلاس های دقت و عدم قطعیت
- بند 7: روش های آزمایش تکرار پذیری و قوانین قضاوت.
GB/T 2624.1-2021 (تجهیزات اندازه گیری جریان مایعات لوله با فشار تفاوتی)
- بخش پنجم3: فرآیند محاسبه و کالیبراسیون ضریب جریان

استانداردهای آزمایش شیر

API 6D:2020 (کاف های لوله)
- بند 82: رویه های آزمایش فشار (ضغط و زمان نگه داشتن آزمایش پوسته/پوش)
- بند 83: معیارهای پذیرش نشت (سیال ≤0.1mL/min·DN).
EN 12266-1:2019 (بررسی فشار دریچه های صنعتی)
- ضمیمه A: روش آزمایش نشت حباب
- ضمیمه B: قوانین ارزیابی نشت افت فشار.

ایمنی و سازگاری EMC

استاندارد EN 61010-1:2010 (تقاضیات ایمنی برای تجهیزات اندازه گیری)
- بند پنجم: عایق الکتریکی و محافظت از فشار بیش از حد
- بند 7: کلاس حفاظت مکانیکی (IP54 / IP65).

پارامترهای فنی

دسته بندی	جزئیات پارامتر
مدل	WPT-7
محدوده آزمایش جریان	0.1-200m3/h (دقیقیت: ±0.3%FS، جریان سنج الکترومغناطیسی)
محدوده آزمایش فشار	0-40MPa (ضغط ایستاتیک) ، 0-25MPa (ضغط پالس)
رسانه های آزمایش	آب، روغن هیدرولیک، گاز طبیعی (پوشش ضد اسید/ضد خوردگی اختیاری)
محدوده دما	عملکرد: 0-80°C؛ ذخیره سازی: -20-70°C
شناسایی نشت	مایع: ≤0.01L/min؛ گاز: ≤0.1m3/h
سیستم کنترل	PLC + صفحه لمسی 10 اینچی (1280 × 800 رزولوشن، پشتیبانی از چند زبان)
ذخیره سازی اطلاعات	64GB SSD ساخته شده (حمایت از 100،000+ رکورد تست، صادرات USB / Ethernet)
اندازه پورت تست	DN25-DN300 (لحام فلنج/پست/پست)
سیستم درایو	موتور سرو (قدرت: 15kW، سرعت: 0-3000rpm)
کلاس حفاظت	IP54 (کابین کنترل) ، IP65 (اتاق آزمایش)
منبع برق	AC380V±10٪، 50/60Hz، قدرت نامی: 25 کیلو وات (افق: 35 کیلو وات)
ابعاد	2500×1800×3000mm (L×W×H، شامل قاب پشتیبانی)
وزن	2000 کیلوگرم (چادر فولاد ضد زنگ + دستگاه ثابت کردن آلیاژ آلومینیوم)
ارتباطات	RS485/Modbus TCP، USB 30، اترنت (پروتکل OPC UA را برای ادغام MES پشتیبانی می کند)
سطح سر و صدا	≤75dB (در فاصله 1 متر اندازه گیری شده، بدون بار)

خدمات پس از فروش

گارانتی: 12 ماه گارانتی سازنده برای نقص مواد و کارسازی.
پشتیبانی فنی: 24/7 کمک آنلاین برای راهنمای عملیات، رفع مشکل و تفسیر استاندارد.
خدمات کالیبراسیون: کالیبراسیون سالانه اختیاری توسط آزمایشگاه های معتبر CNAS برای اطمینان از دقت اندازه گیری
راه حل های سفارشی: پیکربندی های آزمایش متناسب (در دمای بالا، خلاء و غیره) و آموزش در محل برای سفارشات عمده یا نیازهای خاص صنعت.
قطعات جایگزین: تحویل سریع قطعات جایگزین (سینسورها، مهر و موم ها، ماژول های کنترل) برای به حداقل رساندن زمان توقف.
