IEC 60069-1 IEC تجهیزات تست تجهیزات هادی درجه تست آسیب دهی 10 ± 2 R/min

دستگاه آزمایش درجه آسیب رسان IEC 60069-1 سرعت تجهیزات آزمایش 10 ± 2 r/min

استاندارد:

استاندارد IEC 60884-1:پلاک ها و ولتاژ های فاضلاب برای مقاصد خانگی و مشابه بخش اول: الزامات عمومی بند ۱۲2.5، شکل 11

استاندارد IEC 60669-1 “مفت ها برای تجهیزات خانگی و تجهیزات ثابت مشابه “بخش ۱: الزامات عمومی ” بند ۱۲.2.5، شکل 9

توضیحات استاندارد:

ترمینال هایی که دارای پیچ گیری هستند باید به گونه ای طراحی و ساخته شوند که بدون آسیب غیرضروری به هدایت کننده ها، آنها را ببندند.

ترمینال بر اساس شکل 11 در دستگاه آزمایش قرار می گیرد و با هادی های سفت، جامد، رشته دار و/یا انعطاف پذیر مجهز می شود.طبق جدول 3 ابتدا با کوچکترین و سپس با بزرگترین ناحیه نامی تقاطع، پیچ های قفل یا مغز با چرخشی مطابق با جدول 6 سفت می شوند.

در صورتی که هادی های جامد رشته ای وجود نداشته باشند، آزمایش می تواند فقط با هادی های جامد جامد انجام شود. در این صورت، نیازی به آزمایشات بیشتر نیست.

طول لوله آزمایش باید 75 میلی متر بیشتر از ارتفاع (H) مشخص شده در جدول 9 باشد.

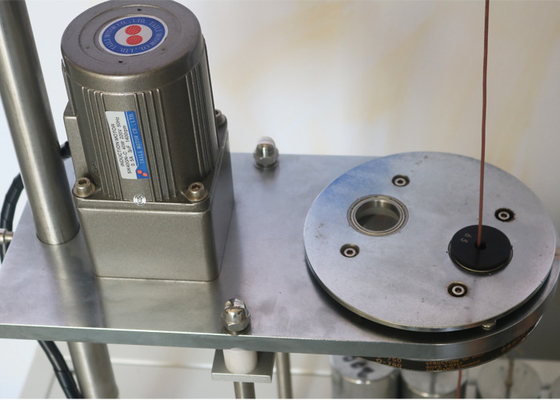

انتهای لوله از طریق یک بش مناسب در یک صفحه قرار داده شده در ارتفاع (H) زیر تجهیزات، همانطور که در جدول 9 نشان داده شده است، عبور می کند.بشینگ در یک صفحه افقی قرار دارد که خط مرکزی آن یک دایره 75 میلی متری را نشان می دهد، با مرکز واحد قفل در خط افقی متمرکز است؛ سپس صفحه با سرعت (10 ± 2) r/min چرخش می کند.

فاصله بین دهن واحد قفل و سطح بالای بش باید در حدود ±15 میلی متر از ارتفاع مشخص شده در جدول 9 باشد. بش می تواند برای جلوگیری از اتصال روغن زده شود.چرخش، یا چرخش رسانای عایق.

جرم مشخص شده در جدول 9 از انتهای هادی معلق می شود. مدت زمان آزمایش حدود 15 دقیقه است.

در طول آزمایش، هدایت کننده نباید از واحد قفل خارج شود و یا در نزدیکی واحد قفل شکسته شود، و همچنین هدایت کننده نباید به گونه ای آسیب ببیند که آن را برای استفاده بیشتر غیرقابل استفاده کند.تجهیزات آزمایش IEC

آزمایش با هادی های جامد سفت و سخت تکرار می شود، در صورتی که وجود داشته باشد، اگر اولین آزمایش با هادی های سفت و جامد انجام شده باشد.

پارامتر:
