فرمول محفظه دمای بالا و پایین خودرو با رطوبت / رطوبت ثابت
تماس با شخص : Tessa Huang
شماره تلفن : +86 18027403449
WhatsAPP : +8618027403449
| مقدار حداقل تعداد سفارش : | 1 ست | قیمت : | Negotiatable |
|---|---|---|---|
| جزئیات بسته بندی : | تخته سه لا | زمان تحویل : | 40 روز |
| قابلیت ارائه : | 10 مجموعه در هر ماه |
| محل منبع: | چین | نام تجاری: | HeJin |
|---|---|---|---|
| گواهی: | calibration certificate (cost additional) | شماره مدل: | HH0820 |
|
اطلاعات تکمیلی |
|||
| طریقه استفاده: | تست حفاظت از Ingress Water ، آزمایش شبیه سازی باران ، تجهیزات تست قطره قطره ، تجهیزات تست باران | نام محصول: | سیستم تست ضد آب IPX1 8 |
|---|---|---|---|
| منطقه عمودی باران: | ISO 20653 ، IEC60529 | زمان تست: | 1000 میلی متر × 600 میلی متر |
| سوراخ سوزن: | Φ0.4 میلی متر | جریان عمودی قطره باران: | 1 میلی متر در دقیقه ، 3 میلی متر در دقیقه |
| لوله های نوسانی: | R600mm ، R800mm ، R1000mm (پیکربندی استاندارد) | جریان آزمایش لوله های نوسانی: | 0.5-10L / min |
| قطر صفحه چرخان: | 00600 میلی متر | مخزن فشار IPX8: | Ø600 میلی متر * 1000 میلی متر |
| برجسته کردن: | تجهیزات تست قطعات خودرو 1PX8,تجهیزات تست قطعات خودرو IEC 60529,تجهیزات تست قطعات خودرو 3 میلی متر در دقیقه |
||
توضیحات محصول

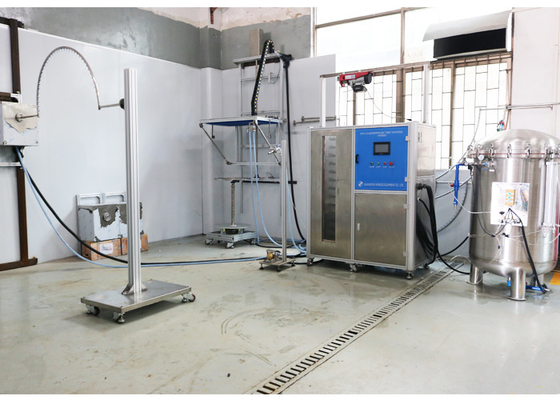

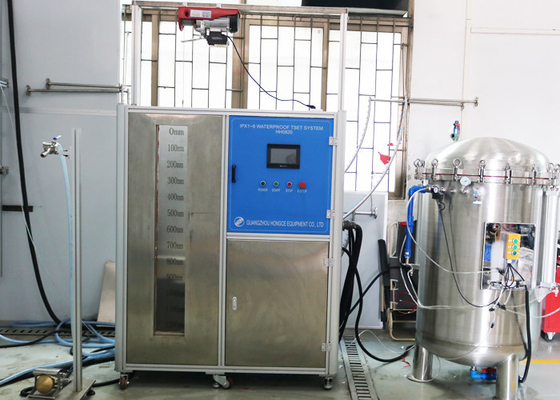

سیستم تست IPX1-1PX8 برای درجه های حفاظت در برابر آب تجهیزات تست قطعات خودرو
استاندارد:
ISO 20653-2013 وسایل نقلیه جاده ای-درجات حفاظت (کد IP)-حفاظت از تجهیزات الکتریکی در برابر اجسام خارجی ، آب و دسترسی ، شکل 3 ، شکل 4 ، شکل 5 و شکل 6 و جدول 7 ؛
IEC60529 درجه حفاظت ارائه شده توسط محفظه ها (کد IP) ، بند 14.2.1 ، 14.2.2 ، 14.2.3 ، 14.2.4 ، 14.2.5 ، 14.2.6 ، 14.2.7 ، 14.2.8 و شکل 3 ، شکل 4 ، شکل 5 و شکل 6 ، IPX1 ، IPX2 ، IPX3 ، IPX4 ، IPX5 IPX6 ، IPX7 و IPX8 ؛تجهیزات تست قطعات خودرو
درجه حفاظت DIN40050-9 IP توسط محفظه هایی برای تجهیزات الکتریکی در وسایل نقلیه جاده ای برای محافظت از تجهیزات الکتریکی داخل محفظه در برابر تأثیرات ورود اجسام خارجی جامد ، از جمله گرد و غبار (حفاظت در برابر اجسام خارجی) ، محافظت از تجهیزات الکتریکی داخل محفظه در برابر اثرات نفوذ آب (محافظت در برابر آب).
پارامتر:
| مورد | مشخصات |
| منبع تغذیه دستگاه | AC220V/50Hz (قابل تنظیم) ، سه فاز پنج سیم |
| منبع تغذیه نمونه آزمایشی | ≤ 440Vac 16A |
| محدوده تست | IPX1 تا IPX8 |
| منطقه قطره باران عمودی | 1000mm × 600mm |
| دیافراگم عمودی باران | Ф0.4 میلی متر |
| فاصله عمودی بارش قطره باران | 20 میلی مترتجهیزات تست قطعات خودرو |
| بارندگی از طریق بارش عمودی باران | 1 میلی متر در دقیقه ، 3 میلی متر در دقیقه |
| ارتفاع قطره باران | 200 میلی متر |
| زمان آزمایش | 10 دقیقه. |
| شعاع لوله های نوسانی | R200mm ، R400mm ، R600mm ، R800mm ، R1000mm ، R1200mm ، R1400mm ، R1600mm برای گزینه |
| بارندگی از طریق لوله های نوسانی | 0.5-10L/min |
| زاویه لوله نوسانی | 1-350 درجه |
| دیافراگم نازل پاشش | F0.5 میلی متر |
| تعداد سوراخ نازل پاشش | 121 |
| قطر کروی نازل پاشش | SF75.5 میلی متر |
| فشار پاشش | 50-150Kpa (10L/min) |
| دیافراگم نازل جت | Ф6.3 میلی متر (IPX5) ؛Ф12.5 میلی متر (IPX6) |
| بارندگی از طریق نازل جت |
12.5 ± 0.626L/دقیقه (IPX5) ؛ 100 ± 5 لیتر در دقیقه (IPX6) |
| سرعت چرخش | 1r/min ، 15 درجه بدون تمایل |
| ارتفاع صفحه گردان | 1200-1800 میلی متر قابل تنظیم |
| قطر صفحه گردان | Ø600 میلی متر |
| سرعت چرخش صفحه گردان | 1 دور در دقیقه |
| زاویه شیب موجود | 15 درجه |
| زاویه چرخش صفحه گردان | چرخش 90 درجه/360 درجه در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت ، چرخش مداوم |
| مخزن تحت فشار IPX8 | Ø600 میلی متر*1000 میلی متر |
جدول 7- تنظیمات آزمایش و شرایط آزمایش درجه حفاظت در برابر آب
| 2nd عنصر کد |
ابزار آزمایش شرایط آزمایش |
جریان آب نرخ |
فشار آب | دمای آب | مدت زمان قرارگیری در معرض بیماری |
| 1 |
دستگاه قطره ای شکل 3 محفظه روی صفحه گردان سرعت تقریبا1 دور در دقیقه |
(1،0 + 0،5) میلی متر در دقیقه (ارتفاع بارندگی) |
- |
تفاوت از درجه حرارت تجهیزات مورد آزمایش حداکثر 5 درجه سانتی گراد برای دمای آب که بیش از 5 درجه سانتیگراد پایین تر ، اندازه گیری باید موافقت شود بین کاربران از استاندارد برای جلوگیری تشکیل آب متراکم |
10 دقیقه |
| 2 |
دستگاه قطره ای شکل 3 محفظه در 4 موقعیت ثابت ، شیب 15 درجه |
(3،0 + 0،5) میلی متر در دقیقه (ارتفاع بارندگی) |
- |
2.5 دقیقه برای هر کدام چهار موقعیت |
|
| 3 |
لوله گردان شکل 4 با دیافراگم قطر 0.4 میلی متر تا 60 درجه از اسپری سطح عمودی هنگام چرخاندن لوله گردان به میزان 60 درجه با اشاره به صفحه عمودی با سرعت تقریبی 1 ثانیه/60 درجه حداکثرفاصله 200 میلی متر |
0.1 لیتر در دقیقه ± 5 درصد در هر دیافراگم (متوسط ارزش) ، یا |
تقریبا 80 کیلو پاسکال |
10 دقیقه (5 دقیقه در یک موقعیت ، 5 دقیقه در موقعیتی که از آن تغییر کرده است این موقعیت 90 درجه در امتداد افقی مرحله) |
|
|
یا لوله دوش شکل 5 هنگام چرخاندن لوله دوش با درجه 60 درجه با اشاره به صفحه عمودی ، اسپری کنید حداکثرفاصله 500 میلی متر |
10 لیتر در دقیقه ± 5 | 50 کیلو پاسکال تا 150 کیلو پاسکال | 5 دقیقه | ||
| 4 |
لوله گردان شکل 4 زیر 3 ، اما با قطر دیافراگم 0.4 میلی متر ± 90 درجه از صفحه عمودی.هنگام چرخاندن لوله گردان by (180 درجه تا 20 درجه) با اشاره به صفحه عمودی در نرخ تقریبا1 ثانیه/60 درجه حداکثرفاصله 200 میلی متر |
زیر 3 | زیر 3 | زیر 3 | |
|
یا لوله دوش شکل 5 ، اما با روکش جدا شده ، در حالی که لوله دوش را 90 درجه ling بچرخانید ، اسپری کنید با اشاره به صفحه عمودی حداکثرفاصله 500 میلی متر |
|||||
| 4K |
لوله گردان شکل 4 زیر 3 ، اما با قطر دیافراگم 0.8 میلی متر ± 90 درجه از سطح عمودی ، هنگام چرخاندن لوله گردان ± (180 درجه تا 20 درجه) با اشاره به صفحه عمودی در نرخ تقریبا1 ثانیه/60 درجه حداکثرفاصله 200 میلی متر |
0.6 لیتر در دقیقه 5 per در هر دیافراگم (متوسط مقدار) |
تقریبا 400 کیلو پاسکال |
10 دقیقه (5 دقیقه در یک موقعیت ، 5 دقیقه در موقعیتی که از این موقعیت 90 درجه تغییر می کند) |
|
| 5 |
جت آب ، نازل با قطر 6،3 میلی متر مطابق شکل 6 فاصله 2.5 متر تا 3 متر |
12.5 لیتر در دقیقه ± 5 |
تقریبا 30 کیلو پاسکال |
3 دقیقه | |
| 6 |
جت آب ، نازل با قطر 12.5 میلی متر مطابق شکل 6 فاصله 2.5 متر تا 3 متر |
100 لیتر در دقیقه ± 5 |
تقریبا 100 کیلو پاسکال |
3 دقیقه | |
| 6K |
جت آب ، نازل با قطر 6،3 میلی متر مطابق شکل 6 فاصله 2.5 متر تا 3 متر |
75 لیتر در دقیقه ± 5 |
تقریبا 1000 کیلو پاسکال |
دقیقه3 دقیقه | |
| 7 |
حوض غوطه وری عمق غوطه وری: 1 متر (عمیق ترین محل مسکن) 0،15 متر آب بالاتر از بالاترین محل مسکن ، اگر مسکن بزرگتر باشد بیش از 0.85 متر |
- | - | 30 دقیقه | |
| 8 |
سطح آب حوضه غوطه وری: و عمق غوطه وری همانطور که بین کاربران استاندارد توافق شده است |
- | - | - |
مشروط به توافق |
