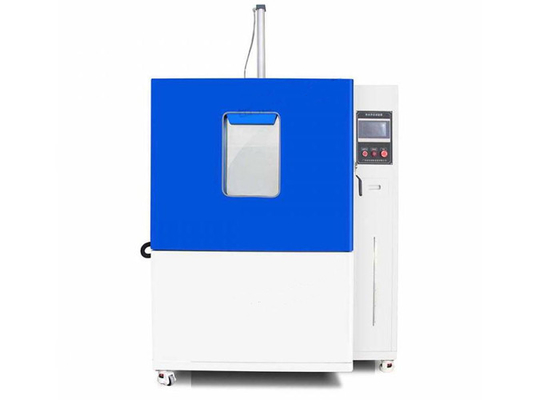

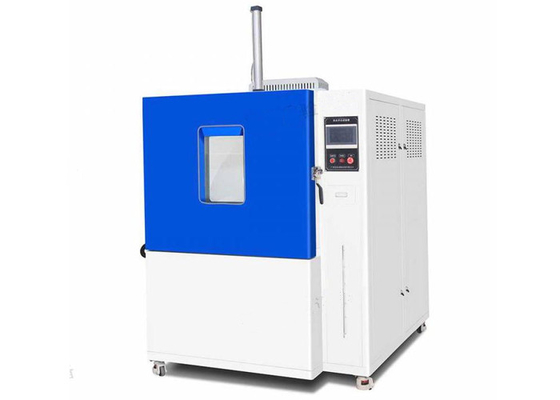

ISO 16750-4 تجهیزات تست قطعات خودرو چلپ چلوپ آب و اتاق آزمایش غوطه وری

ISO 16750-4 قطعات خودرو تجهیزات آزمایش آب پاشش و اتاق آزمایش

استاندارد:

ISO16750-4 وسایل نقلیه جاده ای-شرایط محیطی و آزمایش تجهیزات الکتریکی و الکترونیکی-قسمت 4: بارهای آب و هوایی ، بند 5.4.2 آزمایش شوک آب یخ.

VW-80000 قطعات برقی و الکترونیکی در خودروهای موتوری تا 3.5t شرایط عمومی ، شرایط آزمایش و آزمایش بند 9.12 شوک دمای K-12 با آب پاشش ؛

GB/T 28046.4-2011تجهیزات تست قطعات خودرو

هدف:

این آزمایش یک شوک حرارتی ناشی از آب یخ را شبیه سازی می کند و برای محصولات موجود در مناطق پاشش خودرو اعمال می شود.هدف از این آزمایش شبیه سازی پاشیدن آب یخ بر روی یک سیستم/جزء داغ است.این امر هنگام رانندگی در جاده های مرطوب در زمستان اتفاق می افتد.حالتهای خرابی عبارتند از ترک خوردن مکانیکی مواد یا خرابی مهر و موم ناشی از ضرایب مختلف انبساط دما.

این یک تجهیزات تست قابلیت اطمینان برای انواع مواد الکترونیکی ، الکتریکی ، پلاستیکی و سایر مواد اولیه و دستگاههایی برای مقاومت در برابر سرما ، مقاومت در برابر حرارت ، آزمایش مقاومت در برابر پاشش آب یخ ، آزمایش مقاومت در غوطه وری در آب یخ و تجهیزات تست قابلیت اطمینان مهندسی کنترل کیفیت است.

روش آزمون:

آزمایش آب پاشش:

DUT را در فر با هوای گرم در T گرم کنید _حداکثر برای زمان نگهداری مشخص شده ، t _ساعت.سپس DUT را به مدت 3 ثانیه با آب یخ بپاشید.

اگر DUT فقط از یک جهت در خودرو پاشیده می شود ، فقط در حالی که در موقعیت نصب شده قرار دارد ، آن را از این جهت بپاشید.اگر تجهیزات از جهات مختلف در خودرو پاشیده شود ، این دستورالعمل ها باید در نظر گرفته شوند.در این حالت ، از DUT جدید برای هر جهت پاشش استفاده کنید.عرض پاشش به سمت DUT همیشه باید بیشتر از عرض DUT باشد.اگر DUT هایی که باید پاشیده شوند برای یک جت بیش از حد بزرگ باشند ، چندین جت را در یک ردیف ترتیب دهید تا یک خط برخورد پاشش روی DUT ایجاد شود.شکل 4 تا 6 را ببینید.

پارامترهای آزمایش عبارتند از:

⎯ تعداد چرخه: 100 ؛

⎯ زمان نگه داشتن ، t _ساعت ، در تی _حداکثر : 1 ساعت یا تا زمانی که تثبیت دمای DUT حاصل شود.

⎯ مدت زمان انتقال: <20 ثانیه (برای انتقال دستی DUT بین ذخیره دما و پاشش) ؛

fluid مایع آزمایش: آب یونیزه ؛

temperature دمای آب: 0 تا 4 درجه سانتیگراد ؛

flow جریان آب: بین 3 لیتر و 4 لیتر در 3 ثانیه (مدت زمان پاشش) ؛

⎯ فاصله بین جت و سطح DUT: (325 ± 25) میلی متر (آب باید در عرض کامل DUT اعمال شود) ؛

es حالت های عملکرد: شکل 5 را ببینید.

⎯ جهت DUT: مانند خودرو.تجهیزات تست قطعات خودرو

آزمایش غوطه وری:

DUT را به تجهیزات آزمایش وصل کنید.DUT را در کوره هوای گرم در T کار کنید_حداکثر برای زمان نگهداری مشخص شده ، t _ساعت.در حالی که دستگاه هنوز کار می کند ، آن را به مدت 5 دقیقه در مخزن آب یخ به عمق حداقل 10 میلی متر غوطه ور کنید.

پارامترهای آزمایش عبارتند از:

⎯ تعداد چرخه: 10 ؛

⎯ زمان نگه داشتن ، t _ساعت ، در تی _حداکثر : 1 ساعت یا تا زمانی که تثبیت دمای DUT حاصل شود.

⎯ مدت زمان انتقال: <20 ثانیه ؛

fluid مایع آزمایش: آب یونیزه ؛

temperature دمای آب: 0 تا 4 درجه سانتیگراد ؛

time زمان غوطه وری: 5 دقیقه ؛

⎯ حالت کار: 3.2 مطابق با ISO 16750-1 ؛

⎯ جهت DUT: مانند خودرو.

پارامتر:
