صفحه نمایش لمسی IEC 60335-1 دستگاه تست انعطاف پذیری کابل شکل 8

توضیحات محصول

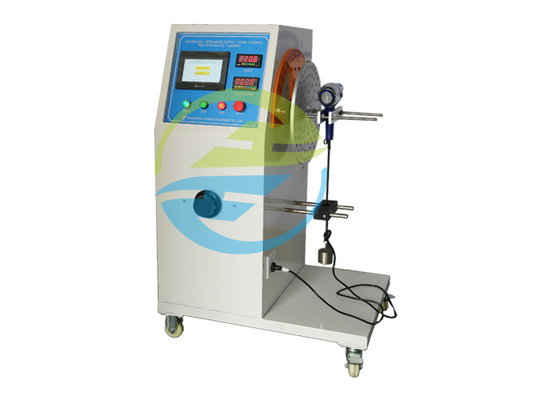

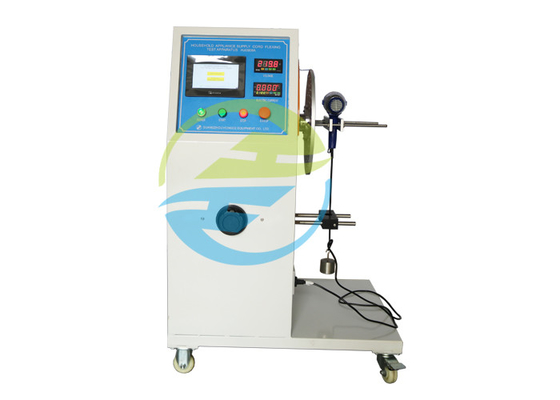

IEC 60335-1 دستگاه تست انعطاف پذیری کابل تجهیزات تست شکل 8

استاندارد:

IEC 60335-1 لوازم برقی خانگی و مشابه آن - ایمنی - قسمت 1: بند الزامات عمومی بند 25.14 ، شکل 8.

شرح استاندارد:

لوازم تهیه شده با سیم تغذیه و در حین کار جابجا می شوند باید طوری ساخته شوند که سیم منبع در هنگام وارد شدن به دستگاه در برابر خم شدن بیش از حد محافظت شود.

توجه 1 این مورد در مورد لوازم خانگی با سیم پیچ اتوماتیک که به جای آن با 22.1 6 آزمایش می شود ، اعمال نمی شود.

مطابقت با آزمایش زیر بررسی می شود که بر روی دستگاهی با عضو نوسانی انجام می شود ، همانطور که در شکل 8 نشان داده شده است.

بخشی از دستگاه که شامل دهانه ورودی است به عضله در حال نوسان ثابت می شود تا وقتی سیم در وسط حرکت قرار دارد ، محور سیم که وارد محافظ یا ورودی سیم می شود عمودی باشد و از طریق محور نوسانمحور اصلی مقطع تارهای تخت باید موازی با محور نوسان باشد.

بند ناف بارگذاری می شود تا نیروی وارد شده باشد

- 10 N ، برای سیمهای دارای سطح مقطع اسمی بیش از 0.75 mm² ؛

- 5 N ، برای سیمهای دیگر.

فاصله X ، همانطور که در شکل 8 نشان داده شده است ، بین محور نوسان و نقطه ای که سیم یا محافظ سیم به داخل دستگاه وارد می شود ، طوری تنظیم می شود که وقتی عضو نوسانی از دامنه کامل خود حرکت می کند ، سیم و بار حداقل جانبی را ایجاد می کند جنبش.

عضو در حال نوسان از زاویه 90 درجه (45 درجه در دو طرف عمودی) حرکت می کند ، تعداد انعطاف پذیری برای اتصالات نوع Z 20000 و برای سایر اتصالات 10000 است. سرعت خم شدن 60 در دقیقه است.

توجه 2 انعطاف پذیری یک حرکت 90 درجه است.

بند ناف و قسمتهای مربوط به آن بعد از نصف تعداد خمش از زاویه 90 درجه چرخانده می شوند ، مگر اینکه سیم صاف نصب شود.

در طول آزمایش ، هادی ها با ولتاژ نامی تأمین می شوند و با جریان نامی دستگاه بارگیری می شوند.جریان از هادی زمین عبور نمی کند.

تجهیزات تست IEC
