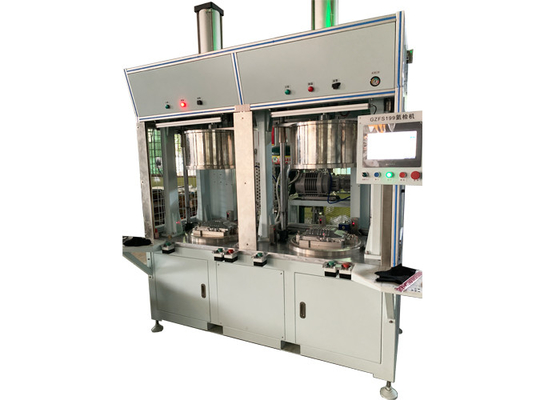

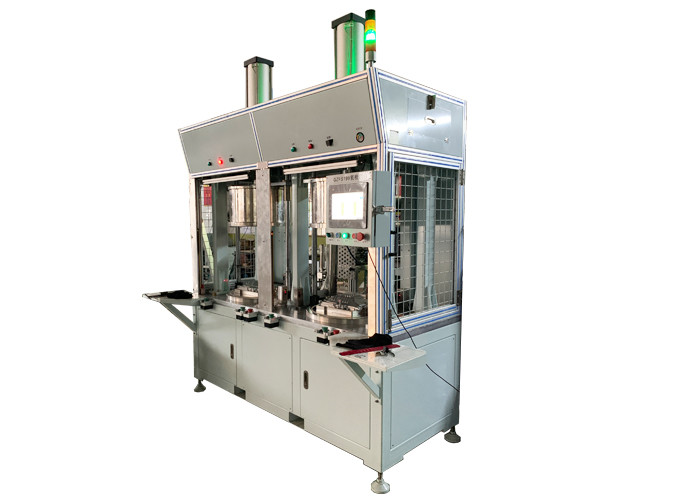

100 ثانیه / قطعه تجهیزات تست نشت هلیوم

روکش اینورتر موتور خودرو

قطعات خودرو

قطعه کار بارگذاری شده

و

محفظه خلاuum بسته شد

اپراتور قطعه کار را در قسمت محفظه خلا قرار می دهد ، دکمه شروع را فشار دهید.

به طور خودکار درب محفظه خلا را ببندید و چرخه آزمایش شروع می شود.

توجه: یک محافظ گریتینگ در دو طرف محفظه خلاuum نصب شده است.هنگام بستن درب محفظه خلاuum ، اطمینان حاصل کنید که هیچ موردی در منطقه مشترک وجود ندارد که در حرکت محفظه خلا اختلال ایجاد کند.

تخلیه

و

تست نشت ناخالص

پس از بسته شدن محفظه ، شیر خلاuum به طور خودکار باز می شود ، محفظه و قطعه آزمایش باید توسط گروه پمپ تخلیه شود تا به خلا point از نقطه تنظیم شده برسد.

سنسورهای خلا به طور جداگانه مقدار خلا را در محفظه و آزمایش آزمایش می کنند.

وقتی مقدار خلا در محفظه به تنظیمات رسید ، تخلیه قطعه آزمایش را متوقف کنید ، تخلیه محفظه تا تنظیمات ادامه دارد.

در حین تخلیه محفظه ، قطعه آزمایش با استفاده از روش فروپاشی فشار در حال آزمایش است تا نشت ناخالص را پیدا کند.

اگر قطعه آزمایش دارای نشت ناخالص باشد ، فرایند آزمایش خودکار سقط می شود ، سیگنال نشت ناخالص داده می شود.

اگر قطعه آزمایش فاقد نشت ناخالص باشد ، روند آزمایش نشت ادامه می یابد.

پر کردن هلیم

و

تست نشت خوب

محفظه و قطعه آزمایش باید توسط گروه پمپ تخلیه شود تا خلا of از نقطه تنظیم شده.

هنگامی که مقدار خلا درون محفظه و قطعه آزمایش به صورت جداگانه به فشار خلاet از پیش تعیین شده می رسد.

آشکارساز نشت شروع به آزمایش مقدار هلیوم محفظه قبل از شارژ هلیوم می کند و این مقدار پس زمینه را به صفر می رساند.

هلیوم به قطعه آزمایش به مقدار از پیش تعیین شده شارژ می شود.

اگر سیگنال هلیوم در محفظه بیش از نقطه تنظیم عبور / خرابی توسط آشکارساز نشت القا شود ، هیچ نشت خوبی نشان نمی دهد ، چراغ سبز روشن است.

اگر قطعه آزمایش به عنوان NOK ارزیابی شود ، پیام زنگ مربوط به آن روی صفحه عملیاتی و صفحه نمایش داده می شود ، اپراتور برای تأیید نتایج آزمایش باید دکمه تأیید را روی صفحه عملیاتی فشار دهد ، در غیر این صورت درب محفظه باز نمی شود .

با فشار دادن دکمه تأیید ، درب محفظه را می توان به طور خودکار باز کرد ، اپراتور اتصال را باز کرد ، قطعه کار را بارگیری کرد.

اگر قطعه آزمایش خوب ارزیابی شود ، پیام تأیید مربوطه روی صفحه عملکرد و صفحه نمایش داده می شود ، درب محفظه می تواند به طور خودکار باز شود.اپراتور اتصال را شل کرد ، قطعه کار را بارگیری کرد.
