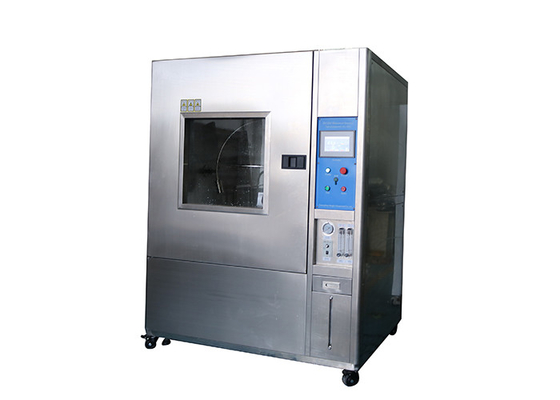

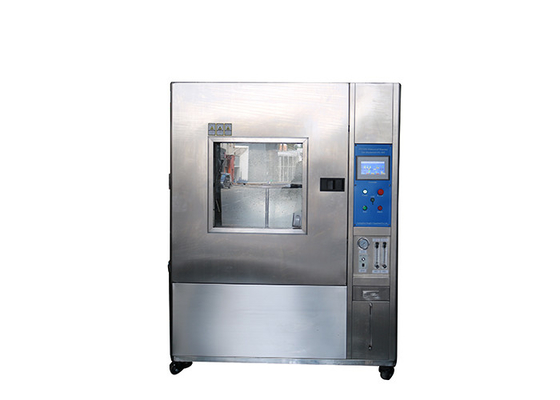

IEC60529 IPX1 به IPX4 اتاق آزمایش ضد آب برای قطعات خودرو

توضیحات محصول

تجهیزات تست IP IPX1 به IPX4 اتاق آزمایش ضد آب برای قطعات خودرو

استاندارد:

IEC60529 درجه حفاظت ارائه شده توسط محفظه (کد IP) از IPX1 ، IPX2 ، IPX3 ، IPX4 ؛

وسایل نقلیه جاده ای ISO 20653-2013 - درجه های حفاظت (کد IP) - حفاظت از تجهیزات الکتریکی در برابر اشیا foreign خارجی ، آب و دسترسی ، شکل 3- تنظیم تست برای تعیین حفاظت در برابر قطره های آب عمودی (دستگاه قطره ای)درجه حفاظت در برابر آب 1 و 2 ، شکل 4 - تنظیم آزمایش برای تعیین حفاظت در برابر آب پاشش و اسپری آب (لوله مفصل گردنده) ؛درجه محافظت در برابر آب 3 ، 4 و 4K.

عناصر و معنی کد IP:

شرایط آزمون:

IPX1:

این آزمایش با دستگاهی انجام می شود که جریان یکنواخت قطره آب در کل منطقه محفظه تولید می کند.

صفحه ای که محفظه بر روی آن قرار می گیرد دارای سرعت چرخش 1r / min است و مرکز خروج از مرکز (فاصله بین محور چرخان و محور نمونه) تقریبا 100 میلی متر است.

مدت زمان آزمون 10 دقیقه است.

IPX2:

محفظه به مدت 2.5 دقیقه در هر یک از چهار موقعیت ثابت شیب آزمایش شده است.

این موقعیت ها در دو صفحه عمودی در هر دو طرف عمودی 15 درجه هستند (شکل 3b را ببینید).

کل مدت آزمون 10 دقیقه است.

IPX3:

لوله نوسانی دارای سوراخ های اسپری در قوس 60 درجه در هر دو طرف نقطه مرکزی است.پشتیبانی سوراخ نشده است.

محفظه مورد آزمایش در نقطه مرکزی نیم دایره قرار می گیرد.این لوله از طریق زاویه 1 20 درجه ، 60 درجه در دو طرف عمودی نوسان می کند ، زمان یک نوسان کامل (2 × 1 20 درجه) حدود 4 ثانیه و مدت آزمایش 5 دقیقه است.

سپس محفظه از زاویه افقی 90 درجه چرخانده شده و آزمایش برای 5 دقیقه بیشتر ادامه می یابد.

حداکثر شعاع قابل قبول لوله نوسانی 1 600 میلی متر است.

فشار آب تنظیم می شود تا میزان تحویل مشخص شده را ارائه دهد.فشار برای رسیدن به این میزان تحویل در محدوده 50 کیلو پاسکال تا 150 کیلو پاسکال خواهد بود.باید در طول آزمون ثابت بماند.

مدت زمان آزمون 1 دقیقه در متر مکعب از سطح محاسبه شده محفظه است (به استثنای هر سطح نصب شده) ، با حداقل مدت زمان 5 دقیقه.

IPX4:

لوله نوسان دارای سوراخ های اسپری در کل 1 80 "نیم دایره است.دبی کل مطابق جدول 9 تنظیم شده است و با دبی اندازه گیری می شود.

این لوله باعث می شود که از طریق زاویه تقریباً 360 درجه ، 180 درجه در دو طرف عمودی نوسان کند ، زمان یک نوسان کامل (360) 2 درجه) حدود 12 ثانیه است.

مدت زمان آزمون 10 دقیقه است.
