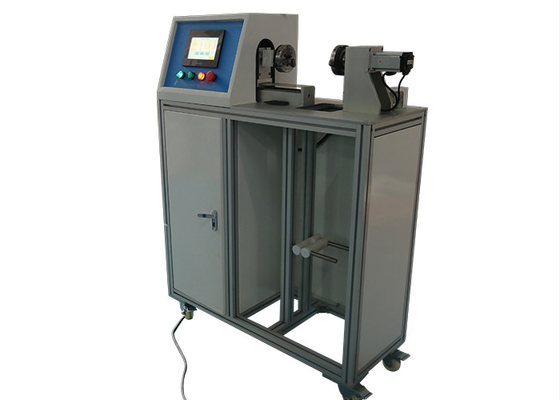

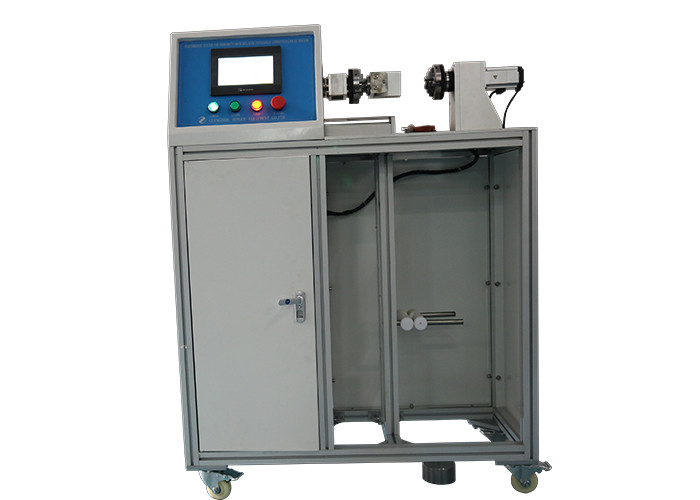

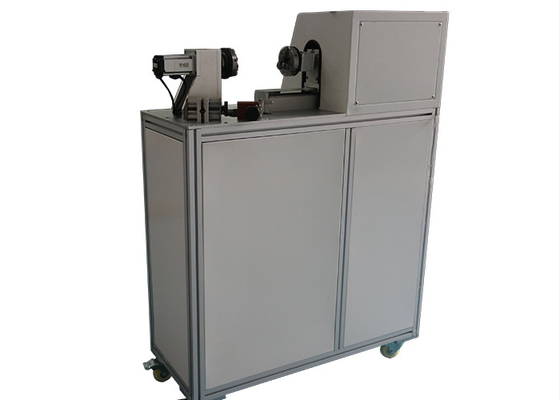

تستر عملکرد Servo Motor IEC برای سوئیچ های مجاورتی

تجهیزات تست IEC پتست کننده عملکرد برای سوئیچ های مجاورت با Cablea متصل به یکدیگر

استاندارد:

IEC 60947-5-2 "تابلو و کنترل کم ولتاژ - قسمت 5-2: دستگاه های مدار کنترل و عناصر سوئیچینگ - سوئیچ های مجاورت" ضمیمه C.8

کاربرد:

این برای آزمایش عملکرد مقاومت ساختاری مختلف سوئیچ های مجاورت و سنسورهای فوتوالکتریک با کابل های اتصال یکپارچه استفاده می شود ، اطمینان حاصل شود که کابل های اتصال و موقعیت سوئیچ نسبتاً ثابت هستند.تجهیزات تست IEC

هدف از این آزمایشات اطمینان از یکپارچگی لنگر کابل در حین حمل و نقل و نصب است.پس از نصب ، سوئیچ مجاورتی و کابل باید نسبت به یکدیگر ثابت شوند.

C.8.1 .1 آزمون کشش

کابل در امتداد محور ورودی کابل تحت کشش ثابت قرار می گیرد و به مدت 1 دقیقه بر روی ژاکت عایق کابل اعمال می شود.

C.8.1 .2 تست گشتاور

کابل باید تحت گشتاور 0/1 نیوتن متر یا محدود به مقدار زاویه گشتاور 360 درجه باشد.گشتاور باید به کابل ، در جهت عقربه های ساعت به مدت 1 دقیقه و سپس در خلاف جهت ساعت به مدت 1 دقیقه ، در فاصله 1 00 میلی متر از ورودی سوئیچ مجاورت اعمال شود.

C.8.1 .3 تست فشار

نیروی فشار باید در امتداد محور کابل تا حد امکان به ورودی کابل وارد شود.

نیرو به آرامی به 20 N. افزایش می یابد. نیرو باید برای هر بار 1 دقیقه و با مکث 1 دقیقه بین برنامه ها اعمال شود.

پس از انجام آزمایشات ، هیچگونه آسیب دیدنی از وسایل آب بندی ورودی کابل و تغییر مکان کابل مشاهده نمی شود.

C.8.1 .4 تست خم شدن

کابل باید به روش زیر بارگیری و خم شود:

الف) جرم 3 کیلوگرمی را با اتصال آن به کابل 1 متر از ورودی کابل و با محور عمودی ورودی کابل معلق کنید.

ب) سوئیچ مجاورتی را 90 درجه کج کرده و باعث خم شدن 90 درجه در کابل شوید و این موقعیت را برای مدت 1 دقیقه حفظ کنید.

ج) سوئیچ مجاورتی 90 درجه را در جهت مخالف نسبت به عمودی متمایل کنید تا باعث خم شدن مخالف 90 درجه در کابل شود ، و موقعیت را برای مدت 1 دقیقه حفظ کنید.

ویژگی:

تجهیزات از سیستم کنترل هوشمند PLC پیشرفته ، رابط کاربری انسانی صفحه نمایش لمسی برای ضبط و نمایش دقیق تر استفاده می کنند.با زمان آزمایش از پیش تعیین شده ، سرعت تست ، ضربه آزمایشی ، تنظیم نیروی کشش و سایر توابع.با ثبت داده ها می توان تجزیه و تحلیل کرد که آیا نمونه آزمون واجد شرایط است یا خیر.

مولفه های:
