فرمول محفظه دمای بالا و پایین خودرو با رطوبت / رطوبت ثابت
تماس با شخص : Tessa Huang
شماره تلفن : +86 18027403449
WhatsAPP : +8618027403449
| مقدار حداقل تعداد سفارش : | 1 ست | قیمت : | Negotiatable |
|---|---|---|---|
| جزئیات بسته بندی : | تخته سه لا | زمان تحویل : | 40 روز |
| شرایط پرداخت : | T / T ، L / C | قابلیت ارائه : | 5 مجموعه در هر ماه |
| محل منبع: | چین | نام تجاری: | HeJin |
|---|---|---|---|
| گواهی: | Third party calibration certificate(cost additional) | شماره مدل: | HH0819 |
|
اطلاعات تکمیلی |
|||
| نام محصول: | سیستم تست ضد آب IPX1-7 | استاندارد: | ISO 20653 ، DIN40050-9 ، IEC60529 |
|---|---|---|---|
| ناحیه تست قطره: | 1000 × 600 میلی متر | ارتفاع قطره: | 200 میلی متر |
| لوله مفصل گردنده: | R600 ، R800 و R1000 | سوراخ سوزن: | قطر 0.4 میلی متر |
| قابل چرخش: | قطر 600 میلی متر | عملکرد: | وسایل نقلیه جاده ای در برابر اثرات ورودی آزمایش آب |
| برجسته کردن: | IEC60529 سیستم تست ضد آب جاده,سیستم تست IEC60529 IPX1-7,سیستم تست IPX1-7 برای وسایل نقلیه جاده ای |
||
توضیحات محصول

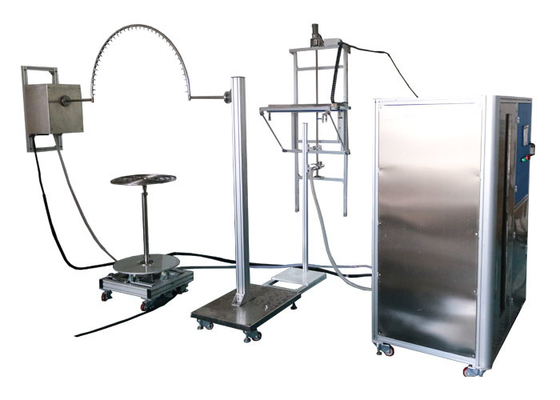

آزمایشات تجهیزات تست قطعات خودرو ISO20653 برای محافظت در برابر نفوذ آب
استاندارد:
درجه حفاظت IEC60529 که توسط محفظه (کد IP) IPX1 ، IPX2 ، IPX3 ، IPX4 ، IPX5 IPX6 ، IPX7 ارائه می شود.
DIN40050-9 IP درجه حفاظت ارائه شده توسط محفظه برای تجهیزات الکتریکی در وسایل نقلیه جاده ای برای محافظت از تجهیزات الکتریکی داخل محفظه در برابر اثرات ورود اجسام خارجی جامد ، از جمله گرد و غبار (محافظت در برابر اشیا foreign خارجی) ، محافظت از تجهیزات الکتریکی داخل محفظه در برابر اثرات نفوذ آب (محافظت در برابر آب) ؛
وسایل نقلیه جاده ای ISO 20653-2013 - درجه های حفاظت (کد IP) - حفاظت از تجهیزات الکتریکی در برابر اشیا foreign خارجی ، آب و دسترسی ، شکل 3- تنظیم تست برای تعیین حفاظت در برابر قطره های آب عمودی (دستگاه قطره ای) ؛درجه حفاظت در برابر آب 1 و 2 ، شکل 4 - تنظیم آزمایش برای تعیین حفاظت در برابر آب پاشش و اسپری آب (لوله مفصل گردنده) ؛درجه حفاظت در برابر آب 3 ، 4 و 4K ، شکل 5 - تنظیم دستی تست برای تعیین حفاظت در برابر آب پاشش و اسپری آب (لوله دوش) ؛درجه حفاظت در برابر آب 3 و 4 ، شکل 6 - نازل برای تعیین حفاظت در برابر آب با سرعت بالا ؛درجه محافظت در برابر آب 5 ، 6 و 6K
کاربرد:
سیستم تست ضد آب برای وسایل نقلیه جاده ای - درجه های حفاظت (کد IP) - حفاظت از تجهیزات الکتریکی در برابر آب. تجهیزات تست قطعات خودرو
پارامتر:
|

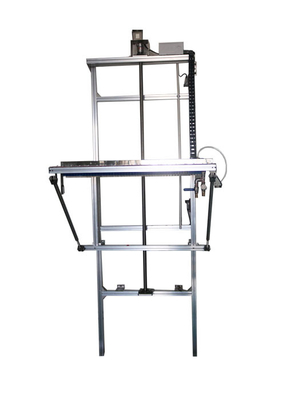

1. آب برای عنصر کد دوم 1 (به صورت عمودی) و 2 (محفظه متمایل به 15 درجه) می چکد |
|
| منطقه تست قطره | 1000 × 600 میلی متر ، قابل تنظیم است. تجهیزات تست قطعات خودرو |
| قطره ارتفاع | 200 میلی متر ، قابل تنظیمهنگامی که سوزن در بالاترین نقطه نمونه 200 میلی متری قرار می گیرد ، به طور خودکار با حسگر مادون قرمز تشخیص داده می شود ، جعبه قطره به طور خودکار متوقف می شود. |
| میزان چکه (جریان آب) | 1 + 0.05 0 میلی متر در دقیقه یا 3 + 0.05 0 میلی متر در دقیقه قابل تعویض است ، از فناوری کنترل شده بارندگی دیجیتال استفاده کنید |
| سوراخ سوزن | Φ0.4 میلی متر |
| فاصله بین سوراخ ها | 20 میلی متر |
| زمان تست | 0-999.9min ، می تواند از پیش تعیین شده باشد |
| روش نصب | از نوع دیواری یا کف |

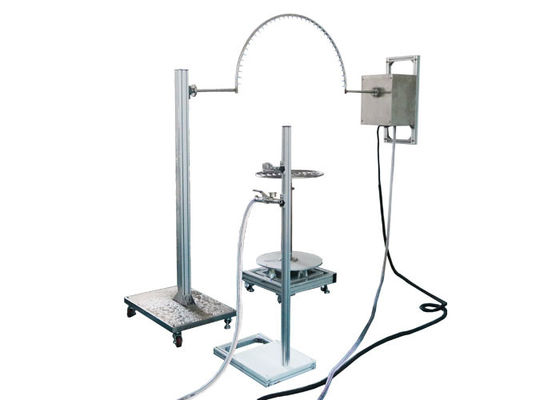

| 2. اسپری آب و آب پاششی کد دوم عناصر 3 و 4 (لوله مفصل گردنده) | |
| شعاع لوله های نوسانی |
پیکربندی استاندارد R600 ، R800 و R1000 است ، شعاع دیگر R200 ، R400 ، R1200 ، R1400 ، R1600mm موجود است ، ساخته شده از فولاد ضد زنگ |
| سوراخ سوزن | Φ0.4 میلی متر |
| شامل زاویه دو سوراخ است | IPX3: 120 درجه ؛IPX4: 180 درجه |
| زاویه پاندول | IPX3: 120 درجه (± 60 درجه)IPX4: 350 درجه (± 175 درجه) |
| سرعت باران |
IPX3: 4 ثانیه در زمان (2 × 120 درجه) IPX4: 12 ثانیه در هر زمان (2 × 350 درجه) |
| جریان آب | 1-10 لیتر در دقیقه قابل تنظیم است |
| زمان تست | 0.01S-99 ساعت 59 دقیقه ، می تواند از پیش تعیین شده باشد |
| 3. اسپری آب و آب پاششی برای کد دوم عناصر 3 و 4 (لوله دوش) | |
| پارامترهای نازل اسپری |
قطر خارجی: Ф102 میلی متر قطر کروی: SФ75.5 میلی متر 121 سوراخ Ф0.5 میلی متر 1 سوراخ در مرکز 1 دایره داخلی از 12 سوراخ در گام 30 درجه 4 دایره بیرونی از 24 سوراخ در گام 15 درجه سپر متحرک-آلومینیوم نازل اسپری برنجی |
| جریان آب | 10L / min ± 5٪ ، جریان سنج قابل تنظیم است |
| فشار سنج | 50-150Kpa ، محدوده فشار سنج 0-0.25Mpa |
| 4. آب با سرعت بالا برای عناصر کد دوم 5 و 6 | |
| قطر نازل | IPX5: Φ6.3 میلی متر ؛IPX6: Φ12.5 میلی متر |
| جریان آب | IPX5: 12.5 ± 0.625L در دقیقهIPX6: 100 ± 5 لیتر در دقیقه |
| فاصله از نازل جت تا محفظه | 2.5-3 متر |
| 5. صفحه چرخان | |
| قطر | Φ600mm ، Φ800mm و Φ1000mm موجود است ، |
| سرعت دوران | 1r / min |
| زاویه قابل انعطاف | 15 درجه |
| زاویه چرخش آزمون | 90 درجه ، چرخش مداوم |
| ظرفیت تحمل | 150 کیلوگرم |
| 6. منبع تغذیه (همچنین برای غوطه وری موقتی در کد دوم عنصر 7) و کابینت کنترل برق | |
| مناسب |
(الف) تأمین آب برای آزمایش ضد آب IPX1 IPX6 (ب) تست غوطه وری در آب IPX7 (ج) کنترل خودکار برای کل تجهیزات ضد آب |

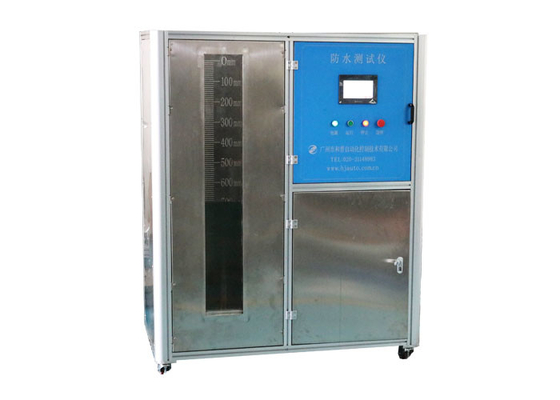

| مخزن ذخیره آب |
این قابل استفاده برای ذخیره آب از تست اسپری آب قوی IPX5 ~ IPX6 ، تزریق آب غوطه وری IPX7 است حجم: 1000 لیتر ابعاد: L1000mmXW1000mmXH1000mm پنجره مشاهده: پنجره شیشه ای سخت ابعاد پنجره مشاهده: W200mmXH1250mm عمق سنج: فولاد ضد زنگ ارتفاع سنج عمق: 1300 میلی متر ، دقت 1 میلی متر کنترل سطح مایع: سوئیچ شناور + لوله سرریز |
| کابین کنترل: |
تشخیص جریان: بازخورد سیگنال جریان از طریق جریان سنج الکترونیکی تنظیم جریان: روی صفحه لمسی تنظیم می شود تشخیص دما: PID کنترل کننده: PLC عملکرد کنترل: تأمین آب با درجه حرارت ثابت ، تأمین آب با جریان ثابت ، تأمین فشار با فشار ثابت و کنترل زمان آزمایش. عملکرد حفاظت: حفاظت از نشت ، حفاظت از اضافه بار ، حفاظت از اتصال کوتاه |
