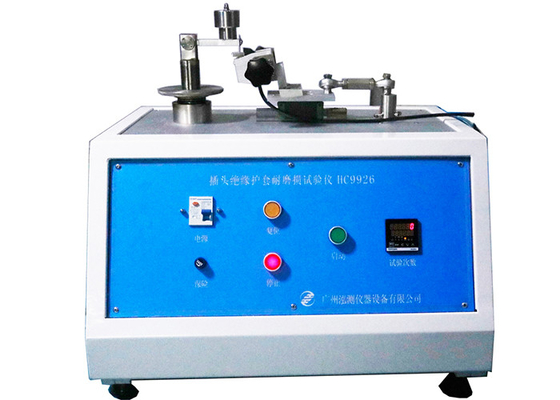

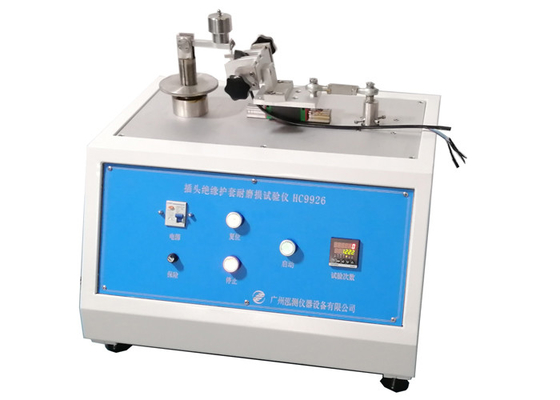

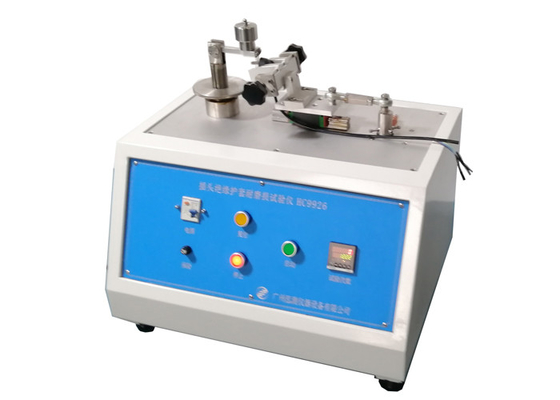

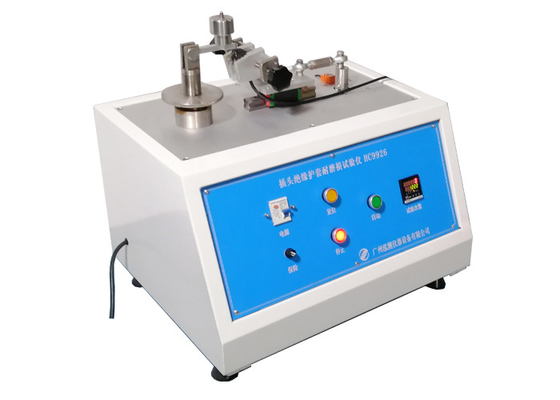

4N Load Plug Socket Test Equipment Plug Pin Sension Test

توضیحات محصول

تجهیزات تست سوکت پلاگین آستین عایق پین پلاگین دستگاه تست سایش

استاندارد:

IEC 60884-1 2013 "شاخه ها و پریزهای خانگی و موارد مشابه - قسمت 1: بند 24.7 مورد عمومی"

شرح استاندارد:

پین های پلاگین ارائه شده با آستین های عایق تحت دستگاه زیر همانطور که در شکل 28 نشان داده شده است تحت آزمایش زیر قرار می گیرند.

دستگاه آزمایش شامل یک پرتو افقی است که درمقابل مرکز خود چرخش دارد.یک سیم کوتاه فولادی ، قطر 1 میلی متر و خم شده به شکل U ، پایه U مستقیم است ، در هر دو انتهای آن به یک انتهای تیر متصل شده است ، به طوری که قسمت مستقیم زیر تیر و موازی با محور محور تیر است.

دوشاخه توسط گیره مناسب در موقعیتی نگه داشته می شود که قسمت مستقیم سیم فولادی عمود بر آن روی پین شاخه قرار گیرد.پین با زاویه 10 درجه افقی به سمت پایین شیب می یابد.

پرتو بارگذاری می شود به طوری که سیم نیروی 4 N را بر روی پین اعمال می کند.

شاخه به سمت عقب و جلو در جهت افقی در صفحه محور تیر حرکت می کند ، به طوری که سیم در امتداد سنجاق می مالد.طول سنجاق ساییده شده تقریباً 9 میلی متر است که تقریباً 7 میلی متر از آستین عایق است.تعداد حرکات 20 000 (در هر جهت 10000) و سرعت عمل 30 حرکت در دقیقه است.

این آزمایش بر روی یک پایه از هر نمونه انجام می شود.

کاربرد:

این دستگاه برای آزمایش مقاومت در برابر سایش آستین عایق پین های پلاگین استفاده می شود

نمونه آزمایش:

آستین عایق پین های پلاگین.تجهیزات تست سوکت پلاگین

ویژگی:

دستگاه متشکل از یک قرارگیری افقی تیر و حرکت خطی صندلی ثابت است که در آن ، تیر به پایان می رسد با قطر 1 میلی متر سیم فولادی کوتاه در یک سر U شکل خم می شود (شکل U دو عمودی ثابت بر روی تیر) ، سیم U پایین شکل یک قطعه خطی 6 میلی متر است.خط سجاف 6 میلی متری را روی آستین عایق پلاگین فشرده کنید ، موتور صندلی گیره نصب را برای حرکت رفت و برگشتی به عقب و جلو هدایت می کند ، آزمایش سایش را به آستین عایق پین های پلاگین انجام می دهد.

مولفه های:
