IEC60884-1 تجهیزات تست سوکت پلاگین Single Station Plug برای پین های پلاگین

محل منبع:	چین	نام تجاری:	HeJin
گواهی:	calibration certificate (cost additional)	شماره مدل:	HC9928

اطلاعات تکمیلی
نام محصول:	دستگاهی برای تأیید تثبیت پین ها در بدن Plug HC9928	نمونه آزمون:	پین های پلاگین
عملکرد:	تجهیزات تست سوکت	استاندارد:	IEC 60884-1
وزن تست:	50N * 1 ، 20N * 2 ، 30N * 1 ، 4N * 1	ایستگاه آزمایش:	ایستگاه تک
برجسته کردن:	IEC60884-1 تجهیزات تست سوکت پلاگین , IEC60884-1 تک ایستگاه پلاگین تست سوکت , تجهیزات تست IEC60884-1 برای پایه های پلاگین

توضیحات محصول

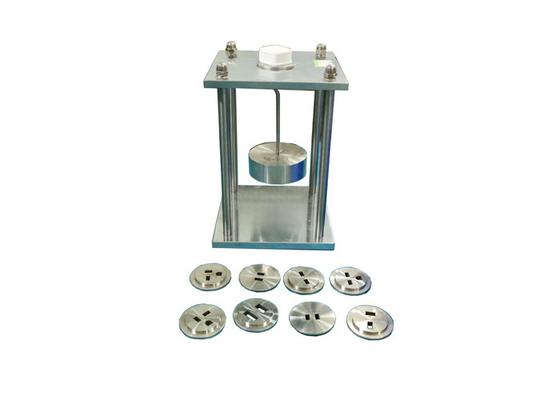

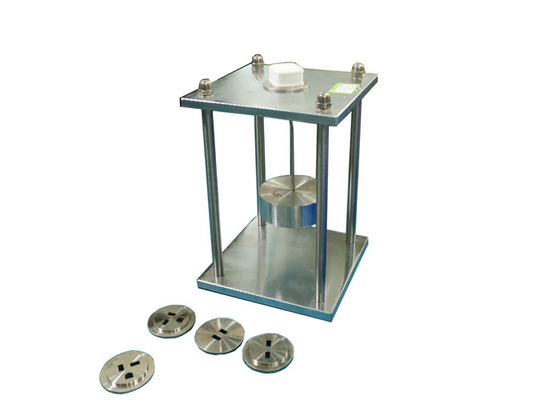

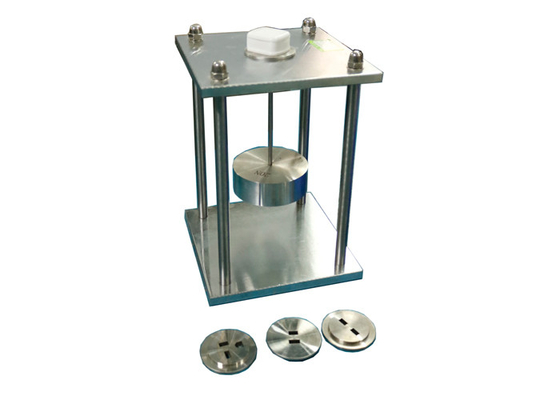

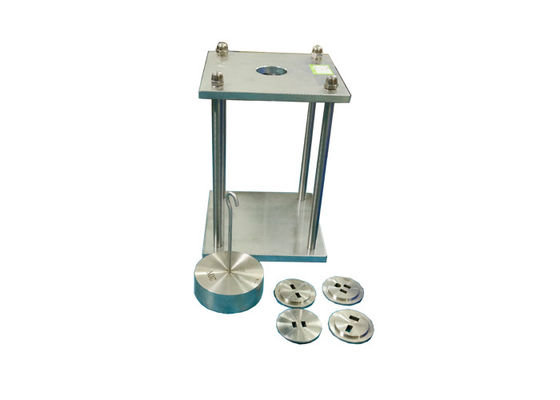

تجهیزات تست سوکت پلاگین دستگاهی برای تأیید ثابت شدن سنجاق ها در بدنه دوشاخه

استاندارد:

IEC 60884-1 2013 "دوشاخه ها و پریزهای خانگی و موارد مشابه - قسمت 1: بندهای عمومی" بند 24.10 و شکل 30

کاربرد:

این دستگاه برای تأیید ثابت شدن پایه های بدنه پلاگین استفاده می شود.تجهیزات تست سوکت پلاگین

نمونه آزمایش: پین ها را وصل کنید.

ویژگی:

مطابق با الزامات استاندارد ، برای بررسی ثابت بودن پایه ها در بدنه پلاگین

مولفه های:

ایستگاه	1 ایستگاهتجهیزات تست سوکت پلاگین
وزن ها	4N ، 20N ، 30N برای سوراخ معمولی ، یکی در هر؛50N ، 20N با قلاب ، هر یک
سنج	پلاگین سنج 6A ، پلاگین سنج 10A ، پلاگین 16A ، هر کدام یکی ； برای پین های تخت ، اندازه سوراخ برابر با اندازه پین به علاوه 4 ± 0.44 میلی متر ； برای پین های گرد ، اندازه سوراخ برابر قطر پین به علاوه 6 ± 0.5 میلی متر است.(قابل تنظیم)
واحد گیره	واحد گیره پین پلاگین ، 1 مجموعه

برای آزمایش درون کابینت گرمایش در دمای (2 70 70) درجه سانتیگراد

جدول 16 - حداکثر و حداقل نیروی برداشت برای دوشاخه ها و پریزها

رتبه بندی لوازم جانبی	تعداد قطب های لوازم جانبی	نیروی برداشت N
		چند پین پیمانه بیشترین	چند پین پیمانه بیشترین	تک پین پیمانه بیشترین^آ
تا و شامل 13 A	2	40	1.5	17
	3	50
	5	70
تا و شامل 13 A	2	50	2.0	25
	3	54
	بیش از 3	70
بالاتر از 16 A تا و شامل 32 A	2	80	3.0	27
	3	80
	بیش از 3	100
a این نیروهای خروجی فقط برای آزمایش مونتاژ تماس ارتینگ انعطاف پذیر یک شاخه است.

IEC60884-1 تجهیزات تست سوکت پلاگین Single Station Plug برای پین های پلاگین 0
