GB12021.9 1600 میلیمتر اتاق تست فن عملکرد هوا

توضیحات محصول

آزمایشگاه عملکرد عملکرد آزمایشگاه سقف فن اتاق آزمایش عملکرد هوا

استاندارد:

پنکه های الکتریکی و تنظیم کننده های GB13380 AC ضمیمه B

GB 12021.9 حداقل مقادیر مجاز بهره وری انرژی و درجه های بهره وری انرژی برای فن های الکتریکی AC

IEC 60879 پنکه های راحتی و تنظیم کننده ها برای مصارف خانگی و موارد مشابه - روش های اندازه گیری بند عملکرد 5.2 ، شکل 1 و شکل 2

کاربرد:

سقف محفظه تست عملکرد هوا فن مطابق با الزامات استاندارد GB / T13380-2007 برای تست سرعت جریان هوا.این یک طراحی مناسب ، درجه بالایی از اتوماسیون ، استفاده آسان و با دوام است.از ورق فولادی با ضخامت حداقل 30 میلی متر ساخته شده است که تحمل بار و مقاومت دارد.توانایی ارتعاش قوی ؛آزمایشگاه تست عملکرد لوازم خانگی

محدوده نمونه آزمون:

پنکه سقفی 900mm ~ 1600mm

ویژگی:

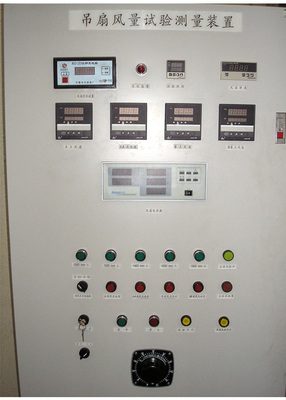

این سیستم کنترل رایانه ای را می پذیرد که می تواند مقدار سرعت هوا در هر نقطه آزمایش ، میانگین سرعت هوا و حجم هوای نقطه هر حلقه را نمایش دهد و می تواند به طور خودکار نتایج آزمون را تولید کرده و منحنی های پردازش را چاپ کرده و چاپ کند.

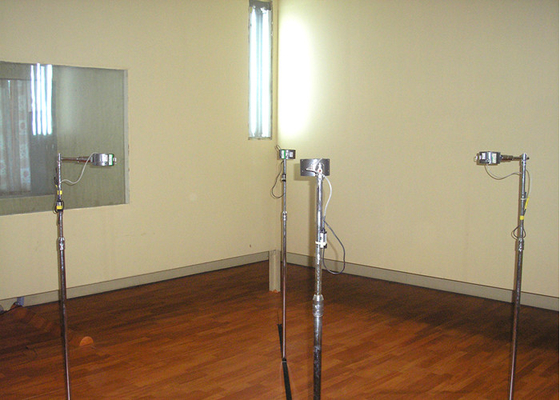

سرعت هوا بر روی چهار خط نیم مورب در صفحه آزمایش اندازه گیری می شود و از مرکز مورب (واقع در خط عمودی عبور از مرکز تیغه) اندازه گیری می شود ، و سپس با افزایش 80 میلی متر به هر نقطه اشاره می کند ادامه دهید تا میانگین سرعت محاسبه شده هوا به زیر نیاز استاندارد می رسد.

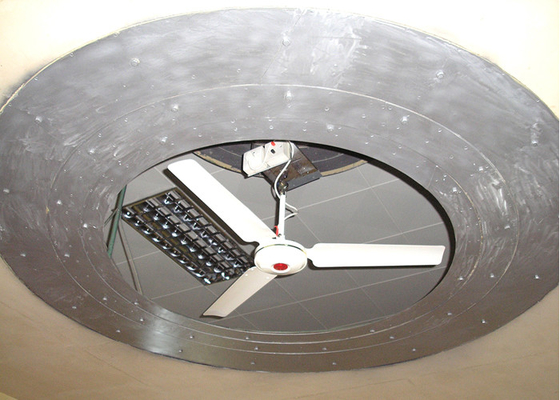

این دستگاه می تواند اندازه حلقه را تنظیم کرده و بلند کردن فن سقف را کنترل کند.

باد سنج باید از باد سنج وارداتی استفاده کند.

این سیستم باید به یک کنتور قدرت چند منظوره مجهز باشد که بتواند ولتاژ ، جریان (rms واقعی) و توان و یک منبع تغذیه فرکانس متغیر 500 ولت را اندازه گیری کند.

اتاق آزمون:

فن باید در محفظه آزمایش با ابعاد زیر آزمایش شود: طول 4500 میلی متر ، عرض 4500 میلی متر ، ارتفاع 3000 میلی متر.

ابعاد فوق باید تحمل mm 15 میلی متر داشته باشد
