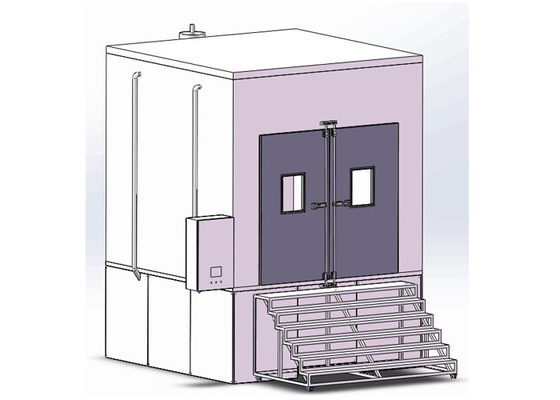

IEC60529 در شکل 2 اتاق آزمایش گرد و غبار شن و ماسه برای تست IP5X IP6X قدم بزنید

مقدار حداقل تعداد سفارش :	1 ست	قیمت :	Negotiatable
جزئیات بسته بندی :	تخته سه لا	زمان تحویل :	30 روز
قابلیت ارائه :	10 مجموعه در هر ماه

محل منبع:	چین	نام تجاری:	HeJin
گواهی:	calibration certificate (cost additional)	شماره مدل:	HH0810A

اطلاعات تکمیلی
نام محصول:	تجهیزات شن و ماسه و گرد و غبار	استاندارد:	IEC60529
کنترل کننده:	کنترل صفحه لمسی	عملکرد:	تجهیزات تست گرد و غبار
برجسته کردن:	شکل 2 اتاق آزمایش گرد و غبار شن و ماسه , IEC60529 راه رفتن در اتاق آزمایش , اتاق آزمایش گرد و غبار شن و ماسه IEC60529

توضیحات محصول

IEC60529 شکل 2 تجهیزات تست IP آزمایشگاه شن و ماسه و گرد و غبار برای نوع آزمایش پیاده روی IP5X IP6X

1. بررسی اجمالی محصول
هدف	ضد گرد و غبار / محفظه آزمایش در برابر گرد و غبار قطعات مختلف ، از جمله لامپ های اتومبیل ، ابزار ، پوشش گرد و غبار الکتریکی ، سیستم های فرمان ، قفل درب ، موتور و غیره قابل استفاده است.
مشخصه	با تست مقاومت در برابر گرد و غبار قطعات خودرو ، قطعات الکتریکی و سایر قطعات مطابقت داشته باشید تست ضد گرد و غبار و گرد و غبار مطابق با نوع شناور گرد و غبار مطابق با jis-d-0270-f2 تنظیم دیجیتال ، کار و نگهداری آسان
با استاندارد روبرو شوید	IEC60529 درجه حفاظت ارائه شده توسط محفظه (کد IP)
وزن نمونه	وزن کلی کمتر از 3T
2. مشخصات محصول
نمونه محصول	HH0810A
اندازه استودیو	D4500mm × W2500mm × H3500mm (قابل تنظیم)
جلد	40 متر مکعب
بعد مرزی	D5000mm × W3200mm × H4550mm (این اندازه از پیش تعیین شده است. اندازه واقعی کمی متفاوت است. اگر محدودیتی در سایت وجود دارد ، لطفاً از قبل توضیح دهید)
3. شاخص های فنی
شرایط محیط آزمایش	دمای محیط +10 ℃ ، رطوبت نسبی ≤ 85٪ ، فشار اتمسفر: 86-106kpa است
گرد و غبار را امتحان کنید	پودر تالک خشک که می تواند از غربال 75μm و غربال مربع قطر سیم 50μm عبور کند.
غلظت گرد و غبار	2 ～ 4 کیلوگرم در متر مکعب (مصرف گرد و غبار)
مقدار دمای مجاز	RT + 10 ℃ ～ 60
چرخه کنترل دمیدن گرد و غبار	1 ثانیه 99 ساعت (قابل تنظیم)
زمان زمان آزمون	1s ～ 999h (قابل تنظیم)
زمان شوک	1S ～ 99H (قابل تنظیم)
سرعت جریان هوا	باید بتواند اطمینان حاصل کند که گرد و غبار آزمایش به طور مساوی و آهسته بر روی نمونه آزمایش قرار می گیرد و حداکثر مقدار نباید از 2m / s تجاوز کند
4. ساختار
چیدمان ساختاری	تجهیزات از روش مونتاژ صفحه ذخیره سازی ورودی استفاده می کنند و ساختار آن تقریباً به دو بخش تقسیم می شود: ساختار محفظه ، سیستم جمع آوری گرد و غبار ، سیستم دمیدن گرد و غبار ، سیستم کنترل و غیره
بدن آزمایشگاهی	مواد انبار: فوم پلی اورتان سفت و محکم سازگار با محیط زیست و مقاوم در برابر شعله با ضخامت 100 میلی متر ، مونتاژ شده در محل ؛ مواد دیوار بیرونی: صفحه فولادی سفید شیری مواد دیوار داخلی: صفحه فولاد ضد زنگ SUS304 آب بندی: اتصال با ژل سیلیکا شیشه وارد شده مهر و موم شده است ، که در برابر خوردگی روغن سیلیکون مقاوم است. مواد عایق حرارتی: فوم پلی یورتان مقاوم در برابر شعله مقاوم در برابر شعله با ضخامت حدود 100 میلی متر ، عملکرد عایق حرارتی قوی
پایین اتاق	در پایین اتاق واحد وجود دارد ، از جمله شبکه صفحه پایین بدنه اتاق ، ریل راهنما برای بارگیری ، قیف جمع آوری گرد و غبار ، ویبراتور ، فن ، زیر قاب فولادی کانال و غیره ظرفیت تحمل: ظرفیت تحمل کل در پایین ＞ 3T
دروازه	دروازه: درب دو لولای دستی ، اندازه دهانه درب 1800 × 2800 میلی متر است.نوار آب بندی درب دارای مقاومت پیری قوی و مقاومت در برابر گرد و غبار است. پنجره مشاهده: هر دروازه به یک پنجره مشاهده شیشه ای مجهز است ، اندازه آن حدود 500 میلی متر عرض × 650 میلی متر ارتفاع است.یک دستگاه تراشنده گرد و غبار دستی برای مشاهده وضعیت آزمایش نمونه در جعبه نصب شده است.
نصب و راه اندازی روشنایی	دو مجموعه از لامپ های ضد رطوبت و ضد انفجار در بالای اتاق نصب شده و سوئیچ روی صفحه کنترل کنترل می شود.
تعادل کاهش فشار	یک درگاه تعادل فشار برای جلوگیری از فشار بیش از حد جعبه هوای بالا و نشت گرد و غبار
5. سیستم جمع آوری و دمیدن گرد و غبار
قیف جمع آوری گرد و غبار	مجهز به شش قیف جمع آوری گرد و غبار مخروطی ساخته شده از فولاد ضد زنگ ، که هنگام ریزش گرد و غبار در نزدیکی سوراخ ضربه جعبه داخلی جمع می شوند و مجهز به ویبراتور دوره ای و درگاه تخلیه گرد و غبار هستند ، می توان با متوقف شدن ماشین ، گرد و غبار را خارج کرد .
ویبراتور	ویبراتور قوی ، زمان و دوره لرزش قابل تنظیم ، گرد و غبار متصل به دیواره داخلی را به پایین قیف مخروطی می ریزد ، غلظت گرد و غبار را یکنواخت می کند
روش دمیدن گرد و غبار	گرد و غبار شن و ماسه در قیف جمع آوری گرد و غبار از طریق دمنده گرد و غبار در قسمت خروجی هوای بالای سمت اتاق آزمایش برای آزمایش گرد و غبار شن و ماسه به داخل اتاق آزمایش می رود.
فیلتراسیون گرد و غبار	فیلتر گرد و غبار دقیق ، کیسه فیلتر ، فشار داخل و خارج جعبه را متعادل کنید
بادگیر	به منظور پاسخگویی به نیازهای گرد و غبار کل فضا ، 6 مجموعه فن فشار متوسط با قدرت بالا مجهز شده است.فن ها گرد و غبار غلظت خاصی را به جسم آزمایش می رسانند و جهت جریان هوا از بالا به پایین است.
خشک کردن گرد و غبار	حلقه گرمایش را در جلوی لوله خروجی گرد و غبار نصب کنید تا گرد و غبار خشک و بازیافت شود حالت کنترل بخاری: تنظیم عرض پالس دوره برابر بدون تماس ، SSR (رله حالت جامد)
نمودار شماتیک دمیدن گرد و غبار
رطوبت زدایی از حرارت	برای گرم نگه داشتن گرد و غبار ، دستگاه گرمایشی از جنس استنلس استیل 304 را تصویب کنید ، آن را گرم و مرطوب کنید
6. سیستم کنترل
کنترل کننده	کنترل کننده: 7 اینچ LCD ، کنترل کننده قابل برنامه ریزی روی صفحه لمسی صفحه نمایش: وضوح نمایش رنگی TFT واقعی 800 × 600 ؛دما ، فشار ، زمان آزمایش و غیره حالت عملیاتی: حالت برنامه و حالت ثابت ؛ ظرفیت برنامه: 999 برنامه ، هر برنامه حداکثر 999 مرحله دارد ، می توان 999 دوره را تنظیم کرد و برنامه ها را می توان پیوند داد. تنظیم زمان: به طور دلخواه در 999h69m59s تنظیم کنید و زمان غبار شناور ، زمان لرزش و زمان خلا را به طور جداگانه کنترل کنید. توابع کمکی: دارای عملکرد گفتگوی انسان و ماشین است که می تواند از طریق رابط ارتباطی استاندارد RS232 گسترش یابد تا بتواند نظارت از راه دور تجهیزات ، رابط شبکه اختیاری (LAN) ، زنگ خطا و علت ، پردازش عملکرد سریع را انجام دهد.عملکرد محافظت در برابر خاموش کردن ، عملکرد زمان بندی (شروع و توقف خودکار) ، نمایش خطا و عملکرد تشخیص خود: راهنمای عیب یابی اضطراری ، دفترچه راهنمای تعمیر و نگهداری. عملکرد ضبط: زمان آزمون تجمع حافظه ؛
اندازه گیری دما	مقاومت در برابر پلاتین Pt100
محرک برقی	اجزای الکتریکی مانند رله ها و کنتاکتورها باید از مارک های وارداتی مانند اشنایدر و OMRON یا مارک های معروف داخلی برای اطمینان از عملکرد مطمئن و تضمین عمر مفید استفاده شوند.
7. تنظیمات دیگر
دستگاه جاروبرقی	2 مجموعه دستگاه خلا independent مستقل ؛حداکثر سرعت جریان حدود 1 لیتر در دقیقه است و فشار قابل تنظیم حداقل 2 کیلو پاسکال است شامل گیج فشار ، پمپ خلا ، فیلتر هوا ، سه قلو تنظیم کننده فشار ، لوله اتصال (متصل به 3 مجموعه نازل استخراج هوا) درجه خلاuum: 2KPa (20mbar)
سوراخ تست	دو مجموعه سوراخ تست mm 50 میلی متر ، از جمله یک شاخه ژل سیلیکا با مقاومت در برابر خوردگی بالا و مقاومت در برابر گرد و غبار ، برای راحتی کاربران در استفاده از نمونه های آزمایش فراهم شده است
سوکت	سوکت ضد گرد و غبار (تک فاز 220 ولت / 10 کیلو وات) 1 مجموعه ، (سه فاز 380 ولت / 60 کیلو وات) 1 مجموعه ، (شامل دسترسی به منبع تغذیه ، کنترل مستقل)
قطعات یدکی	اندازه ذرات پودر تالک <75um ، 20 کیسه 5 کیسه

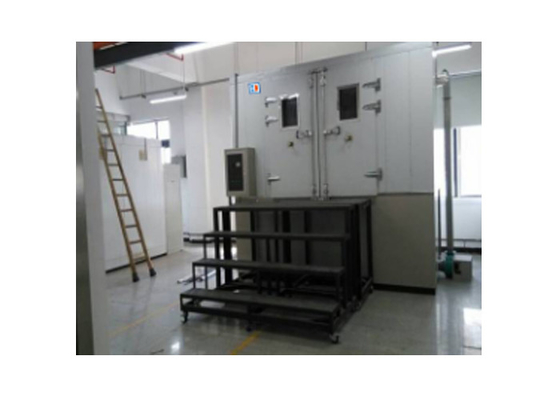

مراحل	مجهز به مجموعه مراحل متحرک ساخته شده از فلز جهت سهولت دسترسی پرسنل به آزمایشگاه
8. دستگاه محافظت ایمنی
امنیت تجهیزات	اضافه بار برق ، حفاظت از اتصال کوتاه ، حفاظت از زمین ، حفاظت از ولتاژ بی درنگ محافظت از زنگ فاز موتور و زنگ خطر
9. شرایط خدمات (کاربر باید شرایط زیر را تضمین کند و اتصال مربوطه را تکمیل کند)
سایت نصب	زمین ساختمان طبقه اول صاف است و شیب موقعیت نصب تجهیزات بیش از 1 درجه نیست ظرفیت تحمل زمینی کمتر از 2500 کیلوگرم در متر مربع نیست سایت با سیستم تخلیه به خوبی تهویه می شود. بدون لرزش شدید در اطراف تجهیزات عدم وجود میدان الکترومغناطیسی قوی در اطراف تجهیزات بدون مواد قابل اشتعال ، منفجره ، خورنده و گرد و غبار در اطراف تجهیزات فضای مناسب استفاده و نگهداری در اطراف تجهیزات
رشته	نصب داخلی
شرایط محیطی	دما: 10 ℃ ~ 35 رطوبت نسبی: ≤ 85٪ فشار هوا: 86kpa ～ 106kpa
نیازهای منبع تغذیه	ولتاژ و فرکانس: AC380V ± 10٪ 50Hz ± 10٪ سه فاز چهار سیم + سیم زمین محافظ مقاومت زمین سیم زمین محافظ کمتر از 4 Ω است سوئیچ برق: کاربر باید پیکربندی سوئیچ هوا یا برق با ظرفیت متناسب برای تجهیزات در محل نصب را انجام دهد و سوئیچ باید به طور مستقل برای تجهیزات استفاده شود.سوئیچ چاقو یا پریز برق ممنوع است.فاصله سوئیچ با تجهیزات بیش از 2 متر نیست ظرفیت برق: با توجه به توان نصب شده ، حدود 15 کیلو وات پیکربندی شده است
شرایط محیط ذخیره سازی	هنگامی که تجهیزات کار نمی کنند ، دمای محیط باید در حد 0 ℃ ~ + 45 نگه داشته شود و خشک باشد.
