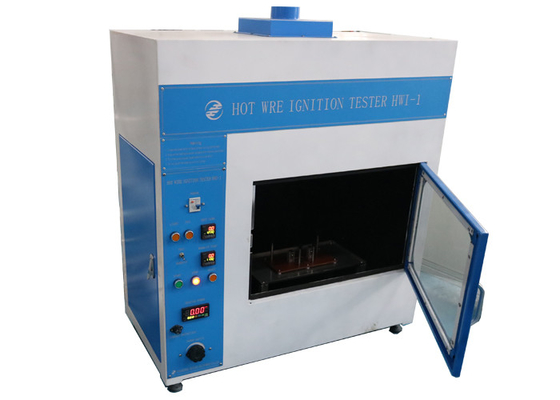

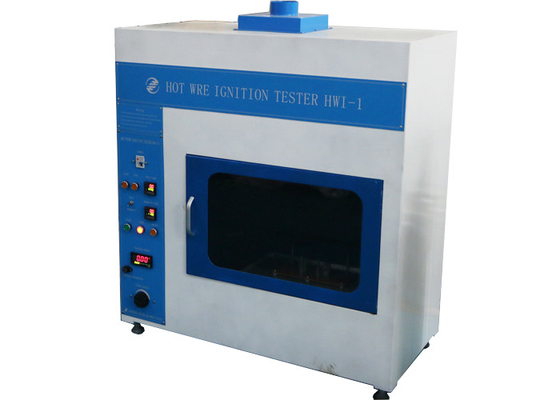

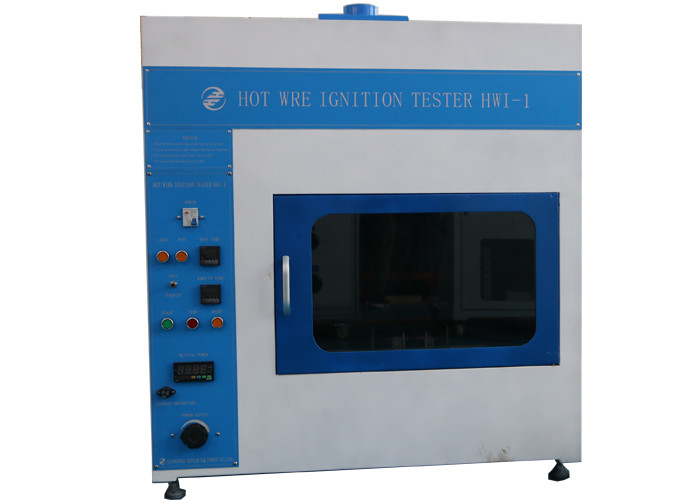

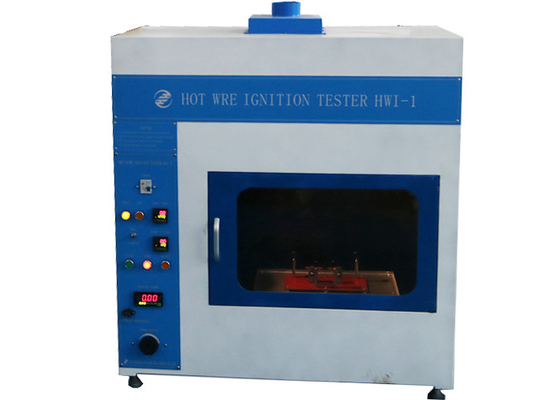

IEC60695-2-20 تجهیزات تست اشتعال تستر احتراق با سیم گرم

توضیحات محصول

IEC60695-2-20 تجهیزات تست اشتعال تستر احتراق سیم گرم با کنترل برق

استاندارد:

IEC60950-1 تجهیزات فن آوری اطلاعات - ایمنی - قسمت 1: الزامات عمومی ضمیمه A.4 آزمون اشتعال سیم گرم ؛

IEC60947-1 تابلو و کنترل کم ولتاژ - قسمت 1: قوانین کلی ضمیمه M M.1 تست اشتعال سیم گرم (HWI) ؛

IEC60695-2-20 تست خطر آتش سوزی - قسمت 2: روش های آزمون براق / سیم داغ - بخش 20: آزمون قابل اشتعال سیم پیچ سیم گرم بر روی مواد.

شرح دستگاه تست:

نمونه باید در یک محکم بسته شود که دو پایه پشتیبانی را در فاصله 70 میلی متر از هم قرار داده است تا نمونه آزمایش را در یک موقعیت افقی ، در ارتفاع 60 میلی متر بالاتر از پایین محفظه ، در مرکز تقریبی محفظه آزمایش قرار دهید (نگاه کنید به شکل M.1)

سیم NiCr به طول 250 mm، 5 mm (80٪ نیکل ، 20٪ کروم ، بدون آهن) قطر تقریباً 0.5 میلی متر و مقاومت در برابر سرما تقریباً 28/5 Ω / m و نسبت طول به جرم 580 m / کیلوگرم استفاده شود.قبل از آزمایش ، سیم باید در یک طول مستقیم به یک منبع متغیر قدرت متصل شود که برای اتلاف انرژی 0.26 W / mm در سیم برای مدت زمان 8 ثانیه تا 1 ثانیه تنظیم شده است.

پس از خنک شدن ، سیم باید به دور نمونه بپیچد تا پنج دور کامل با فاصله 6.35 میلی متر ± 0.05 میلی متر از یکدیگر تشکیل شود.باید از یک سیم پیچ استفاده شود که سیم را به صورت یکنواخت در قسمت مرکزی نمونه با نیروی سیم پیچ 5.4 N ± 0.02 N. قرار دهد.

انتهای سیم باید به منبع تغذیه متغیر متصل شود.

ظرفیت مدار تغذیه باید برای حفظ تراکم خطی مداوم 48 هرتز تا 62 هرتز حداقل 0.31 وات بر میلی متر بر روی طول سیم بخاری در ضریب قدرت واحد یا نزدیک آن باشد.چگالی توان مدار تغذیه در 60 A و 1.5 V باید تقریبی 0.3 W / mm باشد.تنظیم سطح قدرت ، هموار و به طور مداوم و اندازه گیری توان تا 2 possible ممکن است.

پارامتر:
