| مقدار حداقل تعداد سفارش : | 1 ست | جزئیات بسته بندی : | تخته سه لا |
|---|---|---|---|
| زمان تحویل : | 60 روز | قابلیت ارائه : | 5 مجموعه در هر ماه |
| محل منبع: | چین | نام تجاری: | HeJin |
|---|---|---|---|
| گواهی: | calibration certificate (cost additional) | شماره مدل: | HH0805A |
|
اطلاعات تکمیلی |
|||
| استاندارد: | IEC60529 ، IEC60598 ، IEC60335 | طریقه استفاده: | تست محافظت در برابر آب |
|---|---|---|---|
| کاربرد: | آزمایش اسپری آب برای IPX1 IPX2 IPX3 IPX4 IPX5 IPX6 IPX7 IPX8 | ضمانتنامه: | 1 سال |
| فاصله بین سوراخ ها: | 20 میلی متر | زمان تست: | 0-999.9min ، می تواند از پیش تعیین شده باشد |
| برجسته کردن: | IEC60598 سیستم تست ضد آب,IEC60598 تست ضد آب,سیستم تست ضد آب IEC60598 |
||
توضیحات محصول
تجهیزات تست IP سیستم آزمایش ضد آب برای نوع باز IPX1 تا IPX7
استاندارد:
IEC 60529 درجه حفاظت ارائه شده توسط محفظه (کد IP) IPX1 ، IPX2 ، IPX3 ، IPX4 ، IPX5 IPX6 ، IPX7 ؛
IEC 60598-1 Luminaires - قسمت 1: الزامات عمومی و بندهای آزمون 9.2 آزمایشات ورود خاک ، اجسام جامد و رطوبت ؛
IEC 60335-1 لوازم برقی خانگی و مشابه آن - ایمنی - قسمت 1: بند الزامات عمومی بند 15 مقاومت در برابر رطوبت ؛
نمونه آزمایش:
عمدتا در روشنایی ، لوازم خانگی ، برق صنعتی ، کابینت های ارتباطی ، قطعات خودرو ، هوش موبایل و سایر زمینه ها استفاده می شود.
ساختار سیستم:

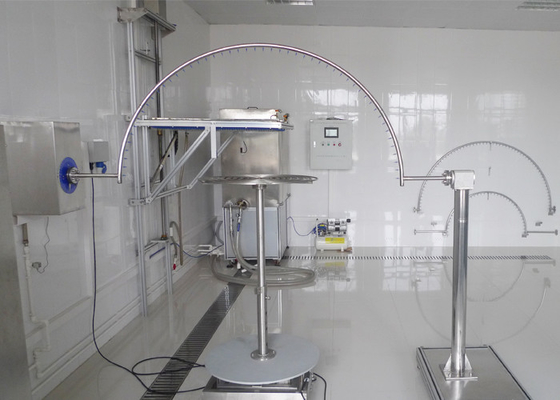

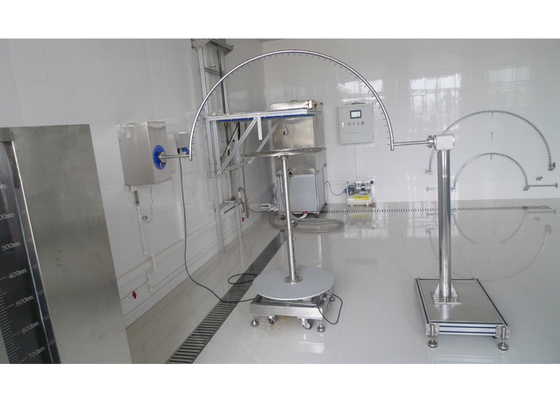

IPX1to X7 سیستم تست ضد آب از جمله قطره جعبه برای تست IPX1 و IPX2 ، لوله های نوسانی و a نازل اسپری برای آزمایش IPX3 و IPX4 ، a نازل جت برای آزمایش IPX5 و IPX6 ، aΦ600 میلی متر صفحه گردان ، یک منبع آب (همچنین برای غوطه وری IPX7) و کابینت کنترل برق.

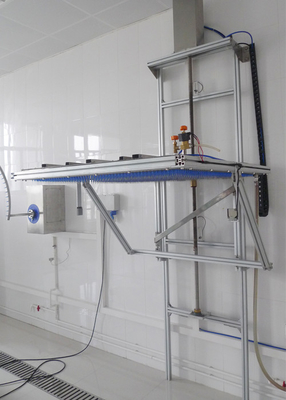

قاب تست قطره ای عمودی بر روی دیوار نصب شده و ثابت می شود.جعبه قطره ای توسط پیچ محرک زنجیره ای بالا و پایین می شود تا نیاز ارتفاع قطره 200 میلی متر را برآورده کند.لوله نوسانی نیز بر روی دیواره نصب شده و توسط موتور چرخانده می شود.
پارامتر:
| 1. قطره جعبه برای تست IPX1 و IPX2 | |
| منطقه تست قطره |
1000 × 600 میلی متر ، قابل تنظیم است
|
| قطره ارتفاع | 200 میلی متر ، قابل تنظیمهنگامی که سوزن در بالاترین نقطه نمونه 200 میلی متر قرار دارد ، به طور خودکار توسط سنسور مادون قرمز تشخیص داده می شود ، جعبه قطره به طور خودکار متوقف می شود. |
| میزان چکه (جریان آب) | 1 + 0.05 0 میلی متر در دقیقه یا 3 + 0.05 0 میلی متر در دقیقه قابل تعویض است ، از فناوری کنترل شده بارندگی دیجیتال استفاده کنید |
| سوراخ سوزن | Φ0.4 میلی متر |
| فاصله بین سوراخ ها | 20 میلی متر |
| زمان تست | 0-999.9min ، می تواند از پیش تعیین شده باشد |
| روش نصب | از نوع دیواری یا کف |
|

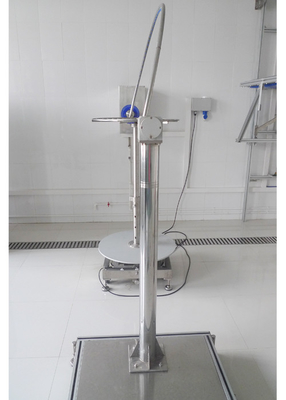

2 لوله های نوسانی برای آزمایش IPX3 و IPX4 |
|
| شعاع لوله های نوسانی |
پیکربندی استاندارد R600 ، R800 و R1000 ، شعاع دیگر R200 ، R400 ، R1200 ، R1400 ، R1600mm است در دسترس هستند ، ساخته شده از فولاد ضد زنگ
|
| سوراخ سوزن | Φ0.4 میلی متر |
| شامل زاویه دو سوراخ است | IPX3: 120 درجه ؛IPX4: 180 درجه |
| زاویه آونگ | IPX3: 120 درجه (± 60 درجه) ؛IPX4: 350 درجه (± 175 درجه) |
| سرعت باران |
IPX3: 4 ثانیه در زمان (2 × 120 درجه) IPX4: 12 ثانیه در هر زمان (2 × 350 درجه) |
| جریان آب | 1-10 لیتر در دقیقه قابل تنظیم است |
| زمان تست | 0.01S-99 ساعت 59 دقیقه ، می تواند از پیش تعیین شده باشد |
|
3. نازل اسپری برای تست IPX3 و IPX4
|
|
| پارامترهای نازل اسپری |
قطر خارجی: Ф102 میلی متر قطر کروی: SФ75.5 میلی متر 121 سوراخ Ф0.5 میلی متر 1 سوراخ در مرکز 1 دایره داخلی از 12 سوراخ در گام 30 درجه 4 دایره بیرونی از 24 سوراخ در گام 15 درجه سپر متحرک-آلومینیوم نازل اسپری برنجی |
| جریان آب | 10 لیتر در دقیقه ± 5، ، جریان سنج قابل تنظیم است |
| فشار سنج | 50-150Kpa ، دامنه فشارسنج 0-0.25Mpa |
| 4. جت نازل برای تست IPX5 و IPX6 | |
| قطر نازل | IPX5: Φ6.3 میلی متر ؛IPX6: Φ12.5 میلی متر |
| جریان آب | IPX5: 12.5 ± 0.625L در دقیقهIPX6: 100 ± 5 لیتر در دقیقه |
| فاصله از نازل جت تا محفظه | 2.5-3 متر |
| 5. صفحه چرخان | |
| قطر | Φ600mm ، Φ800mm و Φ1000mm موجود است ، |
| سرعت دوران | 1r / min |
| زاویه قابل انعطاف | 15 درجه |
| زاویه چرخش آزمون | 90 درجه ، چرخش مداوم |
| ظرفیت تحمل | 150 کیلوگرم |
|
6. منبع تغذیه (همچنین برای غوطه وری IPX7) و کابینت کنترل برق
|
|
| مناسب |
(الف) تأمین آب برای تست ضد آب IPX1 IPX6 (ب) تست غوطه وری در آب IPX7 (ج) ذخیره آب برای تست تنگی آب IPX8 (د) کنترل خودکار برای کل تجهیزات ضد آب |
| مخزن ذخیره آب |
این قابل استفاده برای ذخیره آب از تست اسپری آب قوی IPX5 ~ IPX6 ، تزریق آب از IPX8 ، غوطه وری IPX7 است حجم: 1000 لیتر ابعاد: L1000mmXW1000mmXH1000mm پنجره مشاهده: پنجره شیشه ای سخت ابعاد پنجره مشاهده: W200mmXH1250mm عمق سنج: فولاد ضد زنگ ارتفاع سنج عمق: 1300 میلی متر ، دقت 1 میلی متر کنترل سطح مایع: سوئیچ شناور + لوله سرریز |
| کابین کنترل: |
تشخیص جریان: بازخورد سیگنال جریان از طریق جریان سنج الکترونیکی تنظیم جریان: روی صفحه لمسی تنظیم می شود تشخیص دما: PID کنترل کننده: PLC عملکرد کنترل: تأمین آب با درجه حرارت ثابت ، تأمین آب با جریان ثابت ، تأمین فشار با فشار ثابت و کنترل زمان تست عملکرد حفاظت: محافظت در برابر نشت ، حفاظت از اضافه بار ، محافظت در برابر اتصال کوتاه |
| براکت بالابر اتوماتیک غوطه وری IPX7 |
فاصله بلند کردن: 0 ~ 1250 میلی متر بعد براکت: L1000mmXW1000mm وزن بار براکت: 50 کیلوگرم |
